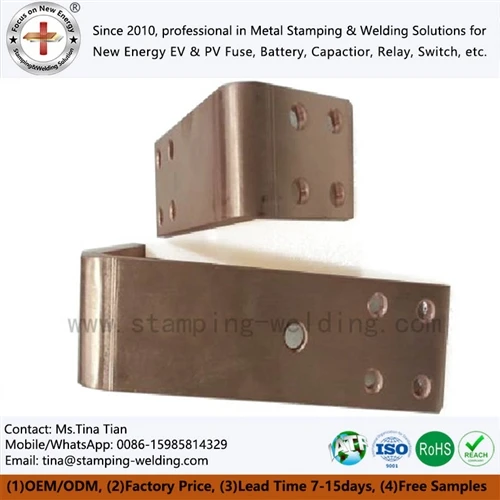

הארקה וחלוקת חשמל בתחנות מעבר ומשיכה של מסילות

עבור מערכות מתיחה של מסילות DC 750V ו-1500V DC, פס המסילה חייב לשלוט בנתיבי זרם תקלות, עלייה תרמית, כוחות מכניים ומרווח בידוד בו זמנית. פס הארקה למעבר מסילה אינו פשוט פס נחושת: חתך -הרוחב, התנגדות המפרק, גיאומטריית ההרכבה, טיפול פני השטח ומערכת הבידוד שלו חייבים להיות מתאימים לארכיטקטורת החזר המתיחה וההארקה שהוגדרו עבור ההתקנה. EN 50122-1 מתייחס לבטיחות חשמל, הארקה ומעגל ההחזרה עבור מתקני רכבת קבועים, בעוד EN 50122-2 מתייחס להשפעות של זרם תועה במערכות מתיחה DC.







תחנת משנה מתיחה מפיצה כוח DC דרך-מוליכי זרם גבוהים תוך מתן נתיבים מבוקרים לחיבור מגן וזרם תקלה. לפיכך, לפסי ההארקה וחלוקת החשמל יש פונקציות חשמליות שונות גם כאשר הם מיוצרים מדרגות נחושת דומות.



עבור פס הארקה של רכבת, סקירת התכנון צריכה להתחיל בנתיב הזרם המלא ולא במתח המערכת הנומינלי. המהנדס צריך להגדיר:



מתח מערכת 750V או 1500V DC ותיאום הבידוד הרלוונטי.
זרם הפעלה מתמשך, כולל הפחתת-טמפרטורת הסביבה.
זרם-קצר פוטנציאלי, משך תקלה וזמן ניקוי-התקן מגן.
חתך-נחושת, מרווח פסי רשת ותצורת-מוליכים מקבילים.
התנגדות מפרקים, טעינת בורג מראש ומצב פני השטח של מגע-.
טופולוגיית הארקה והדבקה לפי תכנון התקנת המתיחה.
מרחקי זחילה ופינוי במתח ההפעלה המרבי.
מרווח תמיכה מכני כנגד כוחות אלקטרודינמיים במהלך קצר חשמלי.
הגנת קורוזיה עבור נחושת, ממשקים מצופים וחומרי הרכבה.

EN 50122-1 מכסה במיוחד בטיחות חשמל, הארקה ומעגל ההחזרה עבור מתקני רכבת קבועים. עבור מערכות מתיחה DC, בקרת זרם תועה דורשת התייחסות גם לפי EN 50122-2.





עבור יישומי מתיחה- גבוהים, C1100 נחושת טהורה נבחרה לעתים קרובות כאשר מוליכות חשמלית וביצועים תרמיים שולטים בהחלטת החומר. יעד מוליכות נפוץ עבור נחושת עם מוליכות גבוהה- הוא 100% IACS.



עם זאת, טמפרטורת הפס בפועל אינה נקבעת על ידי מוליכות בלבד. התנגדות המפרק, לחץ המגע, מצב פני השטח, גיאומטריית המוליכים ופיזור החום יכולים להפוך למשתנים הדומיננטיים.



משתנה עיצובי	שיקול הנדסי	בקרת ייצור אופיינית
C1100 נחושת	מוליכות חשמלית גבוהה	תעודת חומר ואימות ציון
שטח חתך-	קובע את צפיפות הזרם ועלייה תרמית	ציור-מימדים מבוקרים
התנגדות משותפת	משפיע על חימום מקומי	יצירת קשר עם-בדיקת התנגדות
שטוחות פסים	משפיע על תמיכה ומגע משותף	מדידת שטוחות
מיקום חור	שולט על יישור המכלול	CMM / בדיקה אופטית
טיפול פני השטח	שולט בקורוזיה וביציבות הממשק	בדיקת עובי ציפוי/ציפוי
מצב קצה	מונע נזקי בידוד	פירוק ובדיקה ויזואלית



עבור מוטות נחושת גדולים, שגיאת מימד קטנה יכולה להצטבר על פני מספר נקודות חיבור. לכן יש לשלוט על גובה החור, זווית הכיפוף, רוחב החריץ ונקודות התייחסות להרכבה מאותה מערכת נתונים.







פס יכול לעמוד בדרישת הזרם המתמשכת-ועדיין להיכשל במהלך קצר חשמלי. הכוח האלקטרומגנטי בין מוליכים מקבילים גדל במהירות עם זרם התקלה, מה שהופך את מרווח התמיכה, כיוון המוליכים וחוזק המחבר לחלק מהתכנון החשמלי.



עבור סידור מוליכים מקבילי פשוט-, הכוח האלקטרומגנטי הוא פרופורציונלי בערך למכפלת הזרמים המיידיים:



כאשר I מייצג זרם ו-d מייצג מרווח מוליכים.



תכנון המעגל הקצר בפועל חייב להשתמש ב-זרם תקלה פוטנציאלי ספציפי למערכת, צורת גל, גיאומטריית המוליכים וזמן ניקוי ההגנה. לא ניתן להתייחס לתקלה של 25 kA ולתקלה של 50 kA כבעיית תכנון מכאנית פשוטה של ​​פי שניים, מכיוון ששיא הזרם האסימטרי יכול לחרוג מערך המעגל הקצר של - RMS.



מסיבה זו, שרטוט הפס צריך להגדיר:

מרווחי תמיכה במ"מ.
עובי ורוחב נחושת במ"מ.
זרם קצר- ב-kA RMS.
שיא עמידה בזרם היכן שצוין.
משך התקלה ב-ms.
דרגת אטב ומומנט הידוק.
חומר תמיכה בידוד ודירוג מכני.
מרווח מינימלי של מוליך-ל-מוליך-ל-מרווח קרקע.





טכנולוגיית החיבור קובעת התנגדות מקומית וחלוקה תרמית.



שיטת הצטרפות	יישום ראשי	בקרה הנדסית	סיכון עיקרי
מפרק מוברג	חיבורי תחנות משנה נשלפות	מומנט ולחץ מגע	עלייה בהתנגדות המפרק
ריתוך התנגדות	חיבור רכיבי נחושת חוזר	זרם, כוח וזמן ריתוך	חום-מושפע עיוות
הלחמת כסף עמידה	מכלול נחושת/מגע	טמפרטורת הלחמה ובקרת מילוי	הרטבה לא מלאה
ריתוך בלייזר	קומפקטי מכלול Cu-to-Cu או Cu-Al	כוח קרן, מהירות ומיקום מוקד	וריאציה של נקבוביות/חדירה
ריתוך דיפוזיה מולקולרית	ממשקי למינציה-גבוהים	לחץ, טמפרטורה והכנת פני השטח	זיהום ממשק



עבור פסי נחושת, יש להעריך את המפרק כממשק חשמלי ולא רק כחיבור מכני. מיפוי התנגדות למגע, הדמיה תרמית בבדיקה מייצגת של זרם ומטאלוגרפיה יכולים לזהות חימום מקומי שאולי לא נראה במהלך בדיקת מימד.



בקש הערכה והצעת מחיר DFM בחינם





הפרמטר העיצובי הקריטי עבור פס מתיחה אינו רק האמפות הנומינלית שלו. שרטוט ייצור חייב להגדיר כיצד המוליך מתנהג הן במהלך פעולה רגילה והן במהלך אירוע תקלה.



25–50 kA זרם תקלה ועומס אלקטרודינמי

במהלך קצר חשמלי, מוליכים סמוכים חווים כוחות אלקטרומגנטיים מושכים או דוחים בהתאם לכיוון הזרם. כוחות אלו מועברים ישירות לתומכים המבודדים, לבריחי ההרכבה ולעיקולי הנחושת.



סקירה מעשית של עיצוב פסים צריכה אפוא לבחון את כל שרשרת העומס:

מוליך נחושת ← נקודת חיבור ← מהדק ← תמיכה בידודית ← מבנה ארון/תחנת משנה

אם מערכת התמיכה גמישה מדי, הנחושת עשויה לנוע במידה מספקת כדי להפחית את מרווח הבידוד. אם פס המסה מוגבל בצורה נוקשה ללא הפגת מתחים מתאימה, התפשטות תרמית עלולה להעביר כוח מופרז לנקודות חיבור.



עבור מכלולי זרם- גבוהים, יש לשלוט במאפיינים הממדיים הבאים:



פָּרָמֶטֶר	בקרה הנדסית לדוגמה
עובי נחושת	שליטה ברמת ציור-ספציפית, בדרך כלל מ"מ-
רוחב פס	ציור-ספציפי
קוטר חור	±0.05 מ"מ או דרישת ציור
גובה חורים	±0.05–0.10 מ"מ תלוי בהרכבה
זווית כיפוף	±1 תואר או דרישה לציור
שְׁטִיחוּת	ציור-ספציפי
גובה בר	נשלט לאחר הטבעה
עובי ציפוי	תלוי במפרט-
התנגדות משותפת	ערך קבלה ספציפי-לפרויקט



הערכים שלמעלה הם דוגמאות-לבקרת ייצור ולא מגבלות קבלה אוניברסליות של רכבת. המפרט הסופי חייב לעקוב אחר חישוב המערכת- המתוח וציור הלקוח.





בחירת החומר צריכה להיות בהתאם לתפקוד החשמלי והמכני של כל רכיב.



נֶכֶס	C1100 נחושת טהורה	C2680 פליז
מוליכות חשמלית	גָבוֹהַ; מצויין בדרך כלל עד 100% IACS	נמוך משמעותית מנחושת טהורה
יתרון עיקרי	נשיאת זרם והולכה תרמית	חוזק מכאני ויכולת צורה
תפקיד פס אופייני	מוליך חשמל ראשי	חומרה / רכיב עזר שנוצר
חימום התנגדות	נמוך יותר עבור חתך שווה-	גבוה יותר
התנהגות החתמה	דורש בקרת תהליך עבור קטעים עבים	בדרך כלל נוח
התפלגות-נוכחית גבוהה	עדיף במקום בו שולטת התנגדות נמוכה	בדרך כלל לא הבחירה הראשונה
טיפול פני השטח	פח/ניקל/כסף בהתאם לממשק	פח/ניקל/גימור אחר שצוין



פס C1100 ניתן להחתמה מכנית, לעיבוד CNC, לכופף, לקדוח או לעבד בלייזר. לייצור-בנפח גבוה, הטבעה מתקדמת ועיצוב אוטומטי יכולים להפחית את וריאציות הממדים כאשר הגיאומטריה מתאימה לתהליך המבוסס על קוביות-.



הטבעה פרוגרסיבית ובדיקת CMM ב-±0.01 מ"מ

פסי הארקה וחלוקת-הספק מורכבים עשויים לשלב:

פירסינג חורים.
חריצים וחריצים.
נוצרו עיקולים.
תכונות מובלטות.
מגע עם אצבעות.
הפניות להרכבה.
אזורי-טיפול פני השטח.



עבור גיאומטריות שחוזרות על עצמן, הטבעה מתקדמת יכולה לשלב פעולות פירסינג ועיצוב. לאחר מכן יש לאמת תכונות קריטיות באמצעות בדיקת CMM או מדידים ייעודיים.



יש לציין סובלנות של ±0.01 מ"מ רק כאשר הממשק הפונקציונלי דורש זאת. החלת סובלנות הדוקה במיוחד-על כל תכונה מגדילה את עלות הכלים מבלי לשפר בהכרח את הביצועים החשמליים.



תוכנית הבדיקה צריכה לסווג ממדים ל:

מידות CTQ - משפיעות ישירות על הרכבה חשמלית או מכנית.
מידות הממשק - משתלבות עם מסופים, מבודדים או מחברים.
מידות ייחוס - השולטות בהרכבה במורד הזרם.
מידות לא-פונקציונליות - נשלטות לציור אך אינן דורשות דיוק מופרז.

גישה זו מיישרת את בדיקת הייצור עם סיכון ההרכבה בפועל.





עבור יישומי רכבת, לא ניתן להפריד בין בחירת בידוד לבין ביצועי אש. רישום BSI הנוכחי מזהה את BS EN 45545-2:2020+A1:2023 כגרסה הנוכחית לדרישות התנהגות אש של חומרים ורכיבים המשמשים ברכבת. התקן קובע את דרישות התגובה-לשריפה בהתאם לרמות המסוכנות והדרישות הרלוונטיות.



עבור ארונות חשמל, ציוד מתיחה ומכלולי פסים מבודדים, המפרט עשוי לשלב:

בידוד-מעכב בעירה.
ביצועי עשן נמוכים.
דרישות חומר ללא הלוגן- היכן שצוינו.
חוזק דיאלקטרי.
מרחק זחילה.
מרחק פינוי.
עמידות בטמפרטורה.
מעקב אחר התנגדות.
שמירה מכנית.

אין להתייחס לביטוי "ללא הלוגן-כאל שווה ערך לתאימות EN 45545. EN 45545-2 הוא מסגרת סיווג ובדיקה, והדרישות הרלוונטיות תלויות ביישום הרכבת, קטגוריית הרכב ורמת הסיכון.



UL 94 V-0 ו-EN 45545 הערכת ביצועי אש

UL 94 V-0 ו-EN 45545-2 מתייחסים למסגרות תאימות שונות. חומר עם סיווג UL 94 V-0 לא אמור להיות מיוצג אוטומטית כתואם EN 45545.



דְרִישָׁה	UL 94 V-0	EN 45545-2
היקף ראשוני	סיווג דליקות פלסטיק	התנהגות שריפות רכבת
בַּקָשָׁה	דליקות ברמת-חומר	דרישות חומר/רכיבים ספציפיות לרכבת-
הערכת עשן	לא שווה ערך לסיווג רכבת	כלול במסגרת הדרישות הרלוונטיות
רַעֲלָנוּת	לא תחליף ישיר	רלוונטי למערכות הדרישות הרלוונטיות
רמת הסיכון לרכבת	לא מוגדר	מוגדר באמצעות EN 45545 framework
שימוש ברכש	הקרנת חומרים	מפרט תאימות לרכבת



עבור מכלול פסי מתיחה, מפרט הבידוד צריך אפוא לזהות את החומר המדויק, העובי, היישום, דוח הבדיקה ודרישות ה-EN 45545 הרלוונטיות במקום להסתמך על תיאור כללי של "מעכב-בעירה".



Epoxy Powder Coating and >חוזק דיאלקטרי 15 kV/mm

ציפוי אבקת אפוקסי יכול לספק שכבת בידוד עמידה על רכיבי מתכת כאשר עובי הציפוי, הכנת פני השטח ואשפרה מבוקרים.



המשתנים ההנדסיים הרלוונטיים כוללים:

עובי הציפוי במיקרומטר.
ניקיון המצע.
חספוס פני השטח.
טמפרטורת ריפוי.
זמן ריפוי.
הַדבָּקָה.
חוזק פירוק דיאלקטרי.
כיסוי קצה.
חרירים ומתכת חשופה.
רכיבה תרמית לטווח ארוך-.



A specified dielectric breakdown value such as >יש להתייחס ל-15 קילו וולט/מ"מ כאל מפרט חומר או מערכת שיש לאמת בשיטת הבדיקה הרלוונטית. אין להציג אותו כדרישת EN 45545 אוניברסלית.







פסים קדוחים מראש- מפחיתים את עבודת ההתקנה ומספקים מיקומי חיבור שניתנים לחזרה עבור ארונות מתיחה, מתג DC ומכלולי חלוקת חשמל. יש לעצב את תבנית החורים יחד עם גיאומטריית התמיכה המבודדת במקום להוסיף לאחר השלמת תכנון המוליך.



גיאומטריית פס קדוח C1100 מראש- ומיקום חור של ±0.05 מ"מ

סרגל נחושת של תחנת מתיחה-קדוח מראש כולל בדרך כלל חורי הרכבה, חורי קצה, חריצים או פתחי חיבור.

הקשר הקריטי הוא:



תבנית חור ← מיקום תמיכה ← מיקום מסוף ← נתון המתחם

אם ארבע ההפניות הללו אינן נשלטות מאותה מערכת נתונים, עלולות להצטבר סובלנות התקנה.

עבור הרכבה אוטומטית או חצי-אוטומטית, ניתן לשלוט במיקום החור על ידי:

קוביית הטבעה פרוגרסיבית.
ניקוב CNC.
חיתוך בלייזר.
עיבוד CNC.
מתקן קידוח ייעודי.

בדיקת CMM מתאימה לאימות-מאמר ראשון של פסים מורכבים תלת-ממדיים, במיוחד כאשר עיקולים משנים את המיקום המרחבי של חורי הרכבה.



תומך בידוד ב-1500V DC ומרווח מבוקר

תמיכות בידוד מבצעות שלוש פונקציות:

שמור על עמדת מנצח.
התנגד לתנועה אלקטרודינמית במהלך תקלות.
שמור על הפרדה חשמלית בתנאים רגילים וחריגים.



עבור מכלול 1500V DC, לא ניתן להקצות את מרחקי המרווח והזחילה הנדרשים ממתח בלבד. הם תלויים במערכת הבידוד, תנאי הזיהום, מאפייני החומר, גובה, קטגוריית מתח יתר, ותקני רכבת/חשמל החלים.



לפיכך, השרטוט צריך להגדיר את המרחקים המינימליים הנדרשים במקום לאפשר לספק לבחור אותם באופן שרירותי.



מכלול חיבורי Metro Power עם תכונות הרכבה משולבות



מכלול מטרו Power Interconnect יכולה לשלב:

פס נחושת C1100.
חלקי פס למינציה.
ממשקים בציפוי-פח או-ניקל.
תומכים מבודדים.
חורי הרכבה-קדחו מראש.
טרמינלים מוברגים.
רכיבי משנה מרותכים בלייזר.-
בידוד אבקת אפוקסי.
סימני זיהוי.



עבור ציוד מסילה בנפח- גבוה, שילוב תכונות אלה במכלול מבוקר אחד יכול להפחית את מספר הרכיבים הרופפים ולשפר את יכולת החזרה על ההתקנה.



בקש הערכה והצעת מחיר DFM בחינם







למרות שפרויקטי רכבת אינם נשלטים אוטומטית על ידי IATF 16949, מערכת בקרת ייצור בדרגת-רכב יכולה לספק מסגרת שימושית למשמעת תהליכים, עקיבות ובקרת ממדים כאשר הספק משרת גם לקוחות EV ולקוחות תעשייתיים.



עבור פס הארקה למעבר רכבת לייצור, החבילה האיכותית יכולה לכלול:

תעודת חומר.
תיעוד RoHS / REACH היכן שצוין.
בדיקת מאמר ראשון.
דוח ממדי CMM.
דוח עובי ציפוי.
מדידת התנגדות חשמלית.
מדידת עובי הציפוי.
בדיקת עמידות דיאלקטרית.
בדיקת הידבקות לציפוי אבקה.
רישומי פרמטרים של ריתוך.
חתך-מטאלוגרפי עבור חיבורים מרותכים.
תיעוד PPAP רמה 3 כאשר נדרש חוזית.

CMM ±0.01 מ"מ בדיקה ועקיבות CTQ

יש לחבר מאפיינים קריטיים-לאיכות- ישירות לתוכנית הבדיקה.



CTQ	שיטת מדידה	מטרת בקרה אופיינית
מיקום חור	CMM / מערכת אופטית	יישור הרכבה
עוֹבִי	מיקרומטר/מד עובי	קיבולת והתאמה נוכחית
שְׁטִיחוּת	CMM / צלחת משטח	איש קשר לתמיכה
זווית כיפוף	CMM / מד זווית	פינוי ארון
עובי ציפוי	XRF	ממשק קורוזיה/מגע
התנגדות למגע	מדידת ארבע-חוטים	אובדן חשמל
עובי ציפוי	מד נוכחי-ערבולי	עקביות בידוד
עמידה דיאלקטרית	שלום-בוחן סיר	בידוד חשמלי
חדירת ריתוך	מטאלוגרפיה/חתך	שלמות משותפת



עבור חיבורי זרם- גבוהים, אין להחליף בדיקה חשמלית בבדיקת מימד. פס יכול לעמוד בכל מימד ציור ועדיין להפגין התנגדות ממשק מוגזמת.



תיעוד PPAP רמה 3 לייצור OEM

כאשר לקוח דורש PPAP רמה 3, ההגשה עשויה לכלול:



רשומות עיצוב.
תיעוד שינויים הנדסיים.
דיאגרמת זרימת תהליך.
PFMEA.
תוכנית בקרה.
לימודי MSA היכן שניתן.
תוצאות מימדיות.
תוצאות בדיקות חומרים וביצועים.
נתוני יכולת תהליך ראשוני.
תיעוד מעבדה מוסמך.
חלקי ייצור לדוגמה.
צו הגשת חלקים.



תוכן ההגשה המדויק צריך לעמוד במדריך ה-PPAP של הלקוח ובדרישות החוזיות.





רצף פיתוח מעשי עבור פסים מותאמים אישית הוא:



סקירת ציור 2D/3D → ניתוח DFM → אישור חומר → אב טיפוס/דגימת T1 → אימות ממדי → בדיקות חשמליות → שחרור כלי עבודה → ייצור פיילוט → PPAP → ייצור המוני



עבור פס אוטובוס מוטבע, סקירת DFM צריכה לזהות:

רדיוס כיפוף מינימלי.
כיוון התבואה היכן שניתן.
כיוון בר.
רצף פירסינג.
גישה לכלי עבודה.
יחס גרוטאות.
יצירת הפרעות.
דרישות ציפוי.
דפורמציה שלאחר-עיבוד.



עבור מכלולים מרותכים, הסקירה צריכה לזהות בנוסף גישה לריתוך, קלט חום, שיטת הידוק, חפיפת מפרקים, מצב פני השטח ושיטת בדיקה.



המטרה היא לא רק לייצר סרגל נחושת. זה להקים תהליך ייצור חוזר בו המאפיינים החשמליים, המכניים והבידוד נשארים במסגרת המפרט המוסכם מדגימות T1 ועד לייצור סדרתי.



ISO 14001 וייצור נחושת מבוקר

עיבוד נחושת דורש גם בקרה על ניצול החומר, טיפול כימי, שפכים, תהליכי ציפוי ופסולת ייצור.



כאשר נדרשת מערכת ניהול סביבתית, ISO 14001 יכול לספק את המסגרת הניהולית לפעילויות ייצור אלו.



עבור צוותי רכש, יש להפריד בין התיעוד הסביבתי לבין הוכחות לביצועי-מוצר. הסמכת ISO 14001 אינה מוכיחה בעצמה מוליכות נחושת, חוזק דיאלקטרי או סיווג שריפות רכבת.



רשימת מפרט הנדסי עבור פסי מתיחה DC 750V/1500V

לפני שחרור הזמנת רכש עבור פס הארקה למעבר רכבת או פס נחושת של תחנת המשנה, החבילה ההנדסית צריכה להגדיר:



מתח מערכת: 750V DC / 1500V DC.
זרם רציף: א.
זרם קצר פוטנציאלי-: kA RMS.
שיא זרם קצר-: kA, במידת הצורך.
משך התקלה: MS.
דרגת נחושת: C1100 / שווה ערך שצוין.
מוליכות: יעד כגון 100% IACS, במידת הצורך.
חתך-: רוחב × עובי.
תבנית חור: נתון-נשלט.
גיאומטריית כיפוף: זווית ורדיוס.
טיפול פני השטח: פח/ניקל/כסף/נחושת חשופה.
בידוד: אבקת אפוקסי / בידוד יצוק / מערכת אחרת שצוינה.
דרישה דיאלקטרית:- ספציפית לפרויקט, עם שיטת בדיקה.
דרישת אש: ערכת דרישות ישימה של EN 45545.
זחילה ופינוי: ערכי פרויקט מחושבים.
מרווח תמיכה: מבוסס על טעינה מכנית-במעגל קצר.
בדיקה: CMM, התנגדות חשמלית, ציפוי ובדיקות דיאלקטריות.
תיעוד: FAI / PPAP רמה 3 במידת הצורך.
עקיבות: חלקת חומר, אצווה ייצור ורישומי בדיקה.



מפרט הרכש האמין ביותר מחבר כל דרישה למאפיין מדיד, שיטת בדיקה וקריטריון קבלה. זה מונע ממונחים כמו "מוליכות גבוהה", "עמיד בפני אש" או "חובה-כבדה" להחליף מגבלות הנדסיות.





אילו מסמכים נדרשים בדרך כלל לייצור פס מתיחה של PPAP ברמה 3?

PPAP Level 3 דורש בדרך כלל רשומות תכנון, זרימת תהליכים, PFMEA, תוכנית בקרה, תוצאות ממדים, רשומות בדיקות חומר/ביצועים, MSA במידת האפשר, חלקים לדוגמה ו-PSW. דרישות PPAP-ספציפיות ללקוח עדיפות.



כמה זמן לוקח אב טיפוס T1 עבור פס נחושת מותאם אישית C1100?
