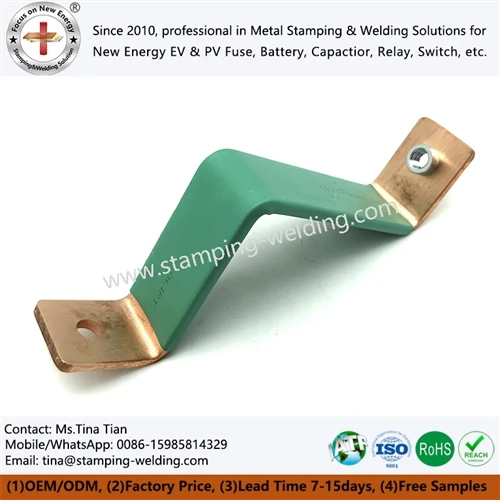

מחברי הרחבת נחושת גמישים-גבוהים עבור אלקטרוליזרים והתכה כבדה

לא ניתן להתייחס אל פס אלקטרוליזר 5000A+ כמוליך נחושת קשיח כאשר רכיבה תרמית חוזרת ומשנה את המרחק בין מסופים קבועים. מפרק התפשטות נחושת גמיש הבנוי מרדיד נחושת דק סופג תנועה צירית תוך שמירה על נתיב זרם התנגדות- נמוך; ריתוך דיפוזיה מולקולרית יכול להצטרף לרדידי נחושת בגודל 0.1 מ"מ ללא שטף הלחמה או הלחמה. עבור אלקטרוליזרי זרם גבוה- וציוד התכה כבד, יעד התכנון אינו גמישות בלבד, אלא התנגדות מבוקרת, צפיפות זרם, עליית טמפרטורה, תנועה מכנית ושלמות המפרק.





























































האובדן החשמלי של חיבור-זרם גבוה הוא הבא:

P = I²R

ב-5000 A, אפילו התנגדות של 20 μΩ מייצרת כ-500 W של חום בחיבור. זה הופך למשתני תכנון רלוונטיים של -מפלת מתח ומיקרו-אוהם- ברמת ההתנגדות ולא לפריטי בדיקה משניים.



5000A+ נתיבים זרם ו-100% מוליכות נחושת IACS

עבור מערכות אלקטרוליזרי זרם DC גבוהות-, נבחר בדרך כלל נחושת מכיוון שנחושת חשמלית בטוהר- גבוה מספקת מוליכות גבוהה מאוד ותומכת בנתיבי זרם קומפקטיים.



פָּרָמֶטֶר	שיקול הנדסי טיפוסי
דירוג נוכחי	5000 A+ רציף או- ספציפי ליישום
חומר נחושת	C1100 / נחושת עם מוליכות גבוהה{{1}
מוֹלִיכוּת	עד כ-100% IACS עבור חומר C1100 מתאים
עובי נייר כסף	0.1 מ"מ לכל שכבת נייר כסף
מבנה מפרק	רדיד נחושת מקביל מרובים
תפקיד עיקרי	פיצוי התפשטות תרמית והעברה שוטפת
אובדן חשמל	נקבע על ידי התנגדות, שטח מגע וחלוקת זרם
בְּדִיקָה	בדיקות מידות, התנגדות חשמלית ושלמות ריתוך



מבנה נייר כסף רב-שכבתי מפיץ עומס מכני על פני מספר רב של שכבות נחושת דקות. במקום לאלץ מוט נחושת קשיח לספוג תזוזה תרמית, הרדידים הבודדים מתכופפים באופן עצמאי.



זה רלוונטי במיוחד לערימות אלקטרוליזה, חיבורי מיישרים, מערכות אפיק DC וציוד תנור זרם- גבוה שבו טמפרטורת המוליכים יכולה להשתנות באופן משמעותי בין הפעלה, פעולה יציבה וכיבוי.



רדיד נחושת 0.1 מ"מ וריתוך דיפוזיה מולקולרית ללא שטף

שאנט נחושת מרותך בדיפוזיה משתמש ברדיד נחושת מוערם המחוברים באמצעות לחץ מבוקר ואנרגיה תרמית. המטרה היא ליצור קשר מתכתי על פני ממשק נייר הכסף במקום להסתמך על הלחמה נפרדת או סגסוגת הלחמה.



עבור רדיד נחושת 0.1 מ"מ, בקרת התהליך הופכת חשובה מכיוון שהרדיד דק מספיק כדי שמצב פני השטח, שטוחות, חלוקת לחץ וחמצון ישפיעו על הממשק המלוכד.



תהליך ריתוך דיפוזיה מבוקר-מתחשב בדרך כלל ב:

טוהר נחושת ומוליכות חשמלית
עובי נייר הכסף וספירת השכבות
ניקיון פני השטח לפני ההצטרפות
לחץ מגע על פני כל אזור ההדבקה
טמפרטורת ריתוך וזמן שהייה
דפורמציה מקומית של ערימת נייר הכסף
היווצרות תחמוצת במהלך החימום
המשכיות-אזור מלוכדת
התנגדות חשמלית לאחר ריתוך
חוזק מכני והתנהגות עייפות



החיבור שנוצר אינו מכיל שכבת הלחמה קונבנציונלית שיכולה להכניס ממשק חשמלי או תרמי נוסף.



עבור יישומי זרם גבוה-, המטרה היא חיבור מתכות רחב עם העברת זרם עקבית על פני אזור החפיפה המתוכנן.

















































































IEC 60269 ו-IATF 16949-בקרת תהליכים מבוססת עבור מפרקים בעלי זרם גבוה



מסלול הייצור צריך להפריד בין בקרת חומרים, גיבוש, הצטרפות ובדיקה סופית. עבור קונים תעשייתיים, יש לקשר את הראיות הרלוונטיות לאיכות לדרישות היישום והציור בפועל ולא לתעודת חומר גנרי.



בקרות אופייניות כוללות:

אימות חומר - דרגת נחושת, עובי ומוליכות.
הכנת נייר כסף - דיוק ממדי, מצב פני השטח וניקיון.
בקרת הערמה - ספירת נייר כסף, כיוון וחפיפה מעוצבת.
ריתוך דיפוזיה - בקרת לחץ, טמפרטורה ומחזוריות.
יצירת - אורך התרחבות סופית, רוחב, מיקום חור וגיאומטריה מסוף.
בדיקת חשמל - מדידת התנגדות או מתח-.
בדיקה מכנית - שלמות ריתוך ואימות ממדים.
QA סופית - בדיקת CMM, בדיקה חזותית ותיעוד PPAP ספציפי ללקוח-.



עבור מערכות איכות הנגזרות-ממכוניות, ניתן ליישם משמעת תהליך IATF 16949 ותיעוד PPAP Level 3 כאשר הלקוח יצוין. עבור פרויקטי אלקטרוליזרי תעשייתיים, במקום זאת יש להתאים את תוכנית הבדיקה לשרטוט המאושר, למפרט הטכני ולתקני החשמל החלים.



בקש הערכה והצעת מחיר DFM בחינם





למוט נחושת קשיח יש מקדם התפשטות תרמית מוגדר. כאשר שתי נקודות ההרכבה שלו מוגבלות מכנית, שינוי הטמפרטורה יוצר תזוזה ולחץ במקום תנועה חופשית.



עבור מוליך באורך L, ההתפשטות התרמית המשוערת היא:

ΔL = × L × ΔT

אֵיפֹה:



ΔL=תזוזה תרמית
מקדם התפשטות תרמית =
L=אורך המוליך המקורי
שינוי טמפרטורה של ΔT =



עבור נחושת, המקדם הוא בערך 16-17 × 10⁻⁶/K בהתאם לחומר ולטווח הטמפרטורות.

לדוגמה, מוליך נחושת של 500 מ"מ הנתון לעלייה בטמפרטורה של 100 K יכול לחוות בערך:

ΔL ≈ 0.82 מ"מ

חיבור נוקשה חייב להכיל את התנועה הזו דרך המבנה שמסביב, חורי הרכבה, עיוות מסוף או מתח המוליך. מפרק הרחבה נחושת גמיש במקום זאת משלב תאימות מכנית ישירות לחיבור החשמלי.



16–17 × 10⁻⁶/K הרחבת נחושת ופיצוי מחזורי-תרמית

הקטע הגמיש מתוכנן בדרך כלל כערימה של רדיד נחושת דק ולא צלחת נחושת עבה אחת.



בְּנִיָה	התנהגות מכנית	שביל חשמלי	שיקול יישום טיפוסי
מוט נחושת קשיח C1100	גמישות נמוכה	מנצח ישיר	גיאומטריה קבועה
ערימת נייר כסף נחושת למינציה	גמישות צירית גבוהה	שבילי נייר כסף מקבילים	תנועה תרמית
מחבר נחושת קלוע	גמישות גבוהה	גדילים מרובים	תנועה דינמית
שאנט נחושת מרותך לפיזור-	קטע נייר כסף גמיש עם מסופים מלוכדים	מפרק מתכות גדול-	מערכות זרם זרם גבוה-



ערימת נייר הכסף מאפשרת כיפוף ותנועה צירית מבלי לדרוש את כל המבנה הטרמינל להתעוות.

לפיכך, עבור פס אלקטרוליזר, יש לציין את מפרק ההתפשטות בשיעור גבוה יותר מדרוג הזרם הנומינלי שלו. השרטוט ההנדסי צריך להגדיר:

זרם רציף
שיא זרם
טמפרטורת הסביבה
טמפרטורת המוליך
מחזור תרמי צפוי
תנועה מקסימלית
רדיוס כיפוף מינימלי
גיאומטריית-חור מסוף
כיוון הרכבה
מעטפת התקנה זמינה
נדרשת התנגדות חשמלית או נפילת מתח

5000A+ צפיפות זרם ופיזור חום

ב-5,000 A, חלוקת הזרם על פני מחבר גמיש תלויה בחתך המוליך-היעיל ובגיאומטריית הממשק.

הגדלת מספר שכבות נייר הנחושת מגדילה את השטח המוליך הזמין. עם זאת, הוספת נייר כסף בלבד אינה מבטיחה חלוקת זרם אחידה.

המעבר הטרמינל חשוב במיוחד. אם זרם נכנס לערימת נייר כסף דרך אזור צר, צפיפות הזרם המקומית יכולה לעלות ליד אזור המעבר.

מסיבה זו, יש להעריך יחד את רוחב המסוף, חפיפת נייר הכסף, שטח הריתוך וגיאומטריית חור ההרכבה.



סקירת עיצוב מעשית צריכה לבחון:

זרם → מסוף → אזור מלוכד → ערימת נייר כסף → אזור מלוכד → מסוף

במקום להעריך את קטע נייר הכסף במנותק.



התנגדות של 20μΩ ואובדן I²R ב-5000A

ההשפעה של התנגדות המפרק הופכת משמעותית בזרם גבוה.



התנגדות משותפת	נפילת מתח ב-5000A	הפסקת חשמל ב-5000A
5 μΩ	25 mV	125 W
10 μΩ	50 mV	250 W
20 μΩ	100 mV	500 W
30 μΩ	150 mV	750 W
50 μΩ	250 mV	1,250 W



ערכים אלו מדגימים מדוע יש לכלול התנגדות למגע והתנגדות לריתוך בתוכנית אימות התכנון.



הפחתה מ-20 μΩ ל-10 μΩ לא רק מפחיתה את ירידת המתח הנמדדת ב-50 mV. ב-5000 A, זה גם מפחית את אובדן ההתנגדות התיאורטי בכ-250 W בחיבור זה.



ביצועי השדה בפועל תלויים גם בטמפרטורת המוליך, לחץ המגע, מצב פני השטח, צורת הגל הנוכחי וגיאומטריית ההתקנה.



הורד את מפרט עיצוב פסים







מכלולי רדיד נחושת דקים דורשים בקרות מימדיות שונות ממוטות נחושת במכונה קונבנציונלית.



הממדים הקריטיים אינם מוגבלים לאורך ולרוחב הכוללים. עבור מחבר הרחבה, עובי נייר הכסף, גובה הערימה, שטוחות המסוף, מיקום החור, רוחב הריתוך וגיאומטריה באורך חופשי משפיעים כולם על ההתקנה והביצועים החשמליים.



בדיקת CMM ±0.01 מ"מ עבור מסופי נחושת

עבור רכיבי מסוף מדויקים, ניתן לשלוט במידות נבחרות עד ±0.01 מ"מ כאשר הדבר נדרש על ידי יכולת השרטוט והייצור המאושרת.

בדיקת CMM יכולה לאמת:

מיקום חור-הרכבה
רוחב מסוף
אורך כולל
מַקבִּילוּת
שְׁטִיחוּת
מרחק חור-ל-קצה
גיאומטריה מסוף מרותך
נוצר פרופיל



אסטרטגיית הבדיקה צריכה להבחין בין מידות המשפיעות על התקנה חשמלית לבין מידות המשפיעות על מרווח מכני.



לדוגמה, סובלנות מיקום- של חור הרכבה עשויה להשפיע ישירות על יישור המכלול, בעוד שממד ללא נייר כסף- משפיע על התנועה התרמית הזמינה.



C1100 Copper ו-C2680 Brass: בחירת חומרים ב-100% IACS

אין להתייחס לנחושת ולפליז כאל חומרים סופניים הניתנים להחלפה.


נֶכֶס	C1100 נחושת טהורה	C2680 פליז
מוליכות חשמלית	גָבוֹהַ; ציונים מתאימים יכולים להתקרב ל-100% IACS	נמוך מ-C1100
יתרון עיקרי	התנגדות חשמלית נמוכה	חוזק מכני גבוה יותר והתנהגות יצירתית
מוליך-זרם גבוה	מועדף	תלוי באפליקציה.-
מוליכות תרמית	גָבוֹהַ	לְהוֹרִיד
שימוש אופייני	פסים, רדיד, shunts	מסופים, חלקי חשמל מבניים
אובדן נוכחי- גבוה	נמוך יותר עבור גיאומטריה מקבילה	גבוה יותר עבור גיאומטריה מקבילה
דרייבר לבחירת חומרים	ביצועים חשמליים	דרישות מכניות/גיבוש



עבור נתיב זרם של 5000A+, C1100 הוא בדרך כלל חומר המוצא כאשר מוליכות חשמלית שולטת בתכנון. פליז עשוי להיחשב כאשר קשיחות קצה, עמידות בפני שחיקה או דרישות היווצרות מצדיקים את השימוש בו.



הבחירה הסופית צריכה להתבסס על דרישות החשמל, המכאניות והסביבתיות של הלקוח.



דרישות דיאלקטריות של 15kV/mm עבור מכלולי זרם גבוהים מבודדים-

כאשר מחבר הנחושת הגמיש מותקן בתוך מתחם מבודד, יש להעריך את הבידוד בנפרד ממוליך הנחושת.

מערכות בידוד אפשריות כוללות:

ציפוי אבקת אפוקסי
בידוד פולימר למינציה
סרט PET
סרט פוליאמיד
PVC או חומרי בידוד ספציפיים ליישום-



יש לציין את המפרט הדיאלקטרי הרלוונטי כדרישת בדיקה במקום להניח לפי שם החומר בלבד.



Where specified, dielectric breakdown strength may be evaluated against requirements such as >15 קילו וולט/מ"מ, יחד עם עובי בידוד, מרחק זחילה, מרווח והזדקנות סביבתית.



עבור ציוד אלקטרוליזרי-במתח גבוה, יש לקחת בחשבון את המכלול המלא-לא רק את חומר הציפוי- במהלך ההסמכה הדיאלקטרית.







מיישרי אלקטרוליזה, מערכות לייצור מימן וציוד התכה כבד חולקים מעטפות פס זהות רק לעתים נדירות. לכן, מחבר גמיש עשוי לדרוש מסופי אופסט, רוחב טרמינלים לא שווים, ערימות נייר כסף מדרגות, משטחי הרכבה בזווית או מקטעי הרחבה אסימטריים.



תהליך ההנדסה צריך להתחיל במעטפת השרטוט וההתקנה של הלקוח, במקום לאלץ את היישום לתוך גיאומטריית מחבר סטנדרטית.



סקירת 5000A+ DFM עבור אופסט ואסימטריים מנחושת

סקירת DFM צריכה לבחון:

כיוון הכניסה הנוכחי-
אזור מגע מסוף
קוטר חור וסובלנות מיקום
ספירת שכבות-נייר כסף
רוחב נייר כסף
אורך חופשי גמיש
תנועה נדרשת
כיוון עיקול
קיזוז מסוף
מידות שטח-מרותך
מרווח התקנה

עיצוב א-סימטרי יכול להיות מקובל מבחינה חשמלית תוך יצירת מתח מכני מופרז אם ציר התנועה הנייטרלי ממוקם בצורה גרועה.

מסיבה זו, יש לבחון תנועה מכנית וחלוקת זרם חשמלי יחד.



ב-Die Rivetting ו-±0.01mm בקרת מיקום מסוף

כאשר מסופי נחושת משלבים רכיבי מתכת עזר,-ניתן לשלב ריתוק, הטבעה או יצירה משנית בנתיב הייצור.

בקרות תהליך טיפוסיות כוללות:

הטבעה או הרס פרוגרסיבי
בקרת גובה-Burr
טְבִיעָה
במסמרות-כאשר רלוונטי
הכנת נייר כסף נחושת
ריתוך דיפוזיה
היווצרות מסוף
טיפול פני השטח או בידוד
בדיקת CMM
אימות חשמלי ומכני

עבור רכיבים מוטבעים מדויקים, יש לעקוב אחר שחיקת הכלים מול ממדים קריטיים במקום להסתמך רק על הצהרת חיים נומינלית של-התבנית.



PPAP Level 3 ו-IATF 16949 תיעוד לייצור נפח

עבור פרויקטים של רכב או{0}}רכב, תיעוד PPAP עשוי לכלול:

רשומות עיצוב
תיעוד שינויים הנדסיים
דיאגרמת זרימת תהליך
PFMEA
תוכנית בקרה
ניתוח מערכת מדידה
תוצאות מימדיות
תוצאות בדיקות חומרים וביצועים
לימודי תהליכים ראשוניים
חלקי ייצור לדוגמה
אישור הופעה במידת הצורך
צו הגשת חלקים

PPAP Level 3 משמש בדרך כלל כאשר הלקוח מבקש חבילת הגשה מלאה.

עבור יישומי אלקטרוליזר והיתוך תעשייתיים, ניתן להתאים את התיעוד להסכם האיכות של הלקוח במקום ליישם אוטומטית מבנה PPAP לרכב.



בקש הערכה והצעת מחיר DFM בחינם





יש לאמת חיבורי התפשטות-עם זרם גבוה בהתאם למצבי הכשל החשמלי והמכני בפועל של היישום.

תוכנית הבדיקה צריכה לכסות גם את חומר הנחושת וגם את המחבר המוגמר.



5000A+ התנגדות חשמלית וטמפרטורה-אימות עלייה

תוכנית אימות ייצור יכולה לכלול:



מִבְחָן	מטרה הנדסית
התנגדות DC	ודא את התנגדות המוליך והמפרקים
מדידת-נפילת מתח	לכמת אובדן חשמלי תחת זרם שצוין
בדיקת עליית טמפרטורה-	הערכת ביצועים תרמיים
רכיבה תרמית	ודא פיצוי מכני
בדיקת תקינות ריתוך	ודא המשכיות-אזור מלוכד
בדיקת מימד	אשר את תאימות הציור
מדידת CMM	אמת גיאומטריה קריטית
התנגדות בידוד	ודא בידוד חשמלי
עמידה דיאלקטרית	בדוק את מערכת הבידוד
בדיקות סביבתיות	הערכת תנאי הפעלה שצוינו



יש לקבוע את הזרם המדויק, משך הבדיקה ומגבלות הקבלה ממפרט המוצר.



5000A זרם רציף ותרמי-בדיקת מחזור

עבור מחבר הרחבה-עם זרם גבוה, רצף אימות שימושי הוא:

התנגדות ראשונית → טעינת זרם מבוקרת → ייצוב טמפרטורה → כיבוי → קירור → מחזור תרמי → התנגדות סופית

ההשוואה בין ההתנגדות הראשונית לבדיקה-שלאחר יכולה לחשוף השפלה שבדיקה חד-ממדית לא יכולה לזהות.

מחבר שנשאר מקובל מבחינה מימדית אך מפתח התנגדות ממשק הולכת וגוברת עשוי עדיין להפוך לנקודת כשל תרמית במהלך פעולה-ת ארוכה.


EN 45545 ו-UL 94 V-0 לבחירת בידוד

עבור ציוד המותקן במערכות תחבורה או במערכות חשמל סגורות, דרישות בידוד יכולות להיות כרוכות בתקנים ספציפיים של עיכוב-בעירה או עשן/רעילות.

בהתאם ליישום הסופי, מפרטים עשויים להתייחס:

UL 94 V-0
EN 45545
עמידה בדרישות דיאלקטריות
התנגדות בידוד
זחילה ופינוי
דרגת טמפרטורה
עמידות כימית
הזדקנות סביבתית

יש להקצות תקנים אלה בהתאם לקטגוריית הציוד ולשוק היעד. תעודת חומר לבדה אינה קובעת תאימות של המכלול המוגמר.





הבנייה הנכונה תלויה בזרם, בתנועה, בטמפרטורה, בגיאומטריית ההתקנה ובדרישות האימות.



דְרִישָׁה	כיוון הנדסי מומלץ
5000A+ DC רציף	רדיד נחושת רב-שכבתי C1100
תנועה תרמית גבוהה	קטע חופשי גמיש ארוך יותר
שטח התקנה מוגבל	גיאומטריית נייר כסף רב-קומפקטית
התנגדות חשמלית נמוכה	נחושת-במוליכות גבוהה ושטח מלוכד גדול
רכיבה תרמית חוזרת ונשנית	ערימת נייר כסף גמישה עם תנועה מבוקרת
קיזוז נקודות הרכבה	גיאומטריה טרמינלית מעוצבת/אסימטרית
מארז-מתח גבוה	בידוד מוגדר, זחילה ופינוי
מערכת איכות רכב	IATF 16949 / PPAP רמה 3 כמצוין
גיאומטריה מסוף מדויקת	בדיקת CMM
חיבור נחושת ללא שטף-	ריתוך דיפוזיה מולקולרית
הגנה מפני קורוזיה	טיפול משטח ספציפי-ליישום
עומס מכני גבוה	גיאומטריה מסוף ואופטימיזציה של אזור ריתוך



לכן יש לציין את מפרק הרחבת הנחושת הגמישה כרכיב אלקטרו-מכני שלם, לא רק כחתיכת נחושת גמישה.





להערכת DFM מדויקת, חבילת הרכישה צריכה לספק:



זרם רציף מדורג
זרם הפעלה מקסימלי
יישום DC או AC
מתח הפעלה
טמפרטורת הסביבה
טמפרטורת מוליך מקסימלית
טווח מחזור-תרמי
תנועה נדרשת
אורך חופשי מחבר
מידות מסוף
דפוס חורים
כיתה נחושת
עובי נייר כסף
דרישת בידוד
דרישה לטיפול במשטח-
יעד התנגדות חשמלית
גבול-עליית הטמפרטורה
כמות וביקוש שנתי
תקן בדיקה נדרש
דרישת PPAP
דרישות אריזה



ציור, קובץ STEP או שרטוט דו מימדי מספיקים לסקירת הייצור הראשונית.



עבור יישומים מעל 5000 A, יש להעריך את המחבר כחלק מנתיב הזרם המלא. גיאומטריית פס, ממשקי מסוף, חומרת הרכבה ותנאי קירור יכולים לשנות מהותית את ההתנגדות הנמדדת ואת עליית הטמפרטורה.





איזה מידע נדרש כדי לצטט מפרק התפשטות נחושת גמיש 5000A+?

ספק זרם נקוב, מתח, דרגת נחושת, עובי נייר כסף, מידות מסוף, דפוס חור -הרכבה, תנועה תרמית, טווח טמפרטורות, דרישות בידוד וכמות שנתית. ציור דו מימדי או קובץ STEP מאפשר סקירת DFM מדויקת יותר.



פחית 0.1 מ"מרדיד נחושת להיות מרותך דיפוזיהללא שטף הלחמה או הלחמה?

כֵּן. ניתן לחבר רדיד נחושת מוערם בגודל 0.1 מ"מ באמצעות ריתוך דיפוזיה מולקולרית מבוקר. התהליך משתמש בלחץ ובאנרגיה תרמית ליצירת קשר מתכתי ללא הלחמה או שכבת שטף קונבנציונלית.



האם ניתן לספק מפרקי נחושת בצורת-התאמה אישית עם PPAP Level 3?

כֵּן. כאשר הלקוח נדרש, ניתן לארגן את הייצור סביב תיעוד PPAP ברמה 3, כולל תוצאות ממדים, רשומות חומרים, זרימת תהליכים, PFMEA, תוכנית בקרה ונתוני אימות ביצועים.
