השומרים הנוכחיים של מערכות אנרגיה חדשות: בחינת נתיכים מהירים של EV
Apr 24, 2025
עם ההתפתחות המהירה של תעשיית האנרגיה החדשה, כלי רכב חשמליים, תחנות כוח סולאריות, חוות רוח ומתקני אחסון אנרגיה שונים הופכים נפוצים יותר ויותר. מאחורי הפעולה היעילה והבטוחה של מערכות האנרגיה החדשות הללו, EV Fast Fuses ממלאים תפקיד שאין לו תחליף. כמו "שומרי זרם" נאמנים, הם שומרים כל הזמן על בטיחות המעגלים החשמליים. מאמר זה יספק מדע פופולרי מקיף על נתיך מהיר, ויציע לך הבנה- מעמיקה של רכיב חשמלי חיוני זה.
הגדרה ופונקציות ליבה של נתיכים מהירים EV
EV Fast Fuses, הידוע גם בשם High Speed Fuses או Fast Acting Fuses, הם התקני הגנה מפני זרם יתר שתוכננו במיוחד עבור מערכות חשמל חדשות. משימת הליבה שלהם היא לנתק את המעגל החשמלי במהירות מהירה במיוחד ברגע שמתרחשות זרמי יתר או תקלות קצרות-במעגל, ובכך להגן על ציוד חשמלי אחר מנזק שנגרם על ידי עליות זרם גדולות. בין אם מדובר בהגנה על המעגל במהלך טעינת כלי רכב חשמליים או בהגנה על עומס יתר במערכות אחסון אנרגיה, נתיכים להגנה מפני עומס אגירת אנרגיה (צורת יישום חשובה של נתיכים מהירי אנרגיה חדשים בתרחישי אגירת אנרגיה) ממלאים תפקיד חיוני.
במהלך תהליך הטעינה של רכבים חשמליים, ברגע שקצר חשמלי מתרחש במעגל בין ערימת הטעינה לרכב, נתיך מהיר לפעולה יכול להגיב בתוך אלפיות שנייה בלבד ולנתק את הזרם, ולמנוע רכיבי ליבה כגון מודול הטעינה, מערכת ניהול הסוללה וסוללת הרכב להישרף עקב זרם מופרז. במערכות לייצור חשמל סולארי, כאשר קצרים מופעלים על ידי קווים פגומים עקב מזג אוויר קשה במערכי פאנלים פוטו-וולטאיים, נתיכים מהירים יפעלו באופן מיידי על מנת להבטיח פעולה בטוחה של ציוד כגון ממירים פוטו-וולטאיים ותיבות חיבור, ולשמור על ייצור החשמל היציב של המערכת.
ניתוח-מעמיק של עקרון העבודה

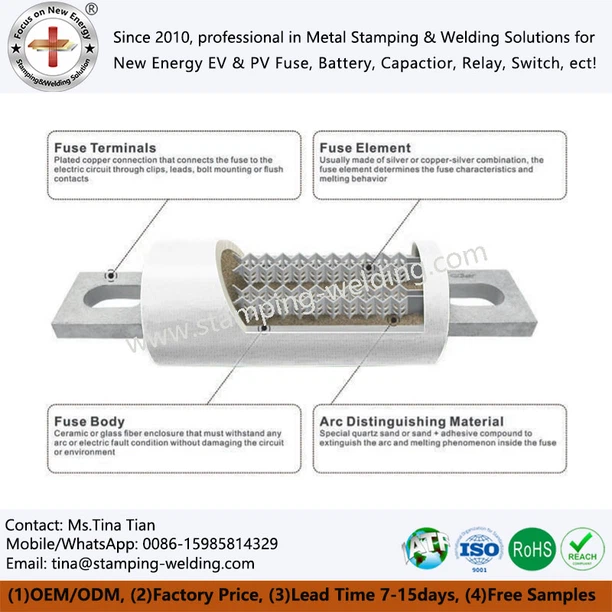

עקרון העבודה של נתיך הגנת עומס יתר של מערכת המרת הכוח מבוסס על ההשפעה התרמית של זרם חשמלי. ההיתוך הפנימי עשוי בדרך כלל ממתכות בטוהר- גבוה כגון כסף ונחושת, בעלות מוליכות חשמלית טובה ונקודות התכה נמוכות יחסית. כאשר המעגל פועל כרגיל, הזרם העובר דרך ההמסה נמצא בטווח המדורג, מייצר חום מינימלי, וההמסה נשארת במצב מוצק, מה שמבטיח את ההולכה התקינה של המעגל.
ברגע שמתרחש זרם יתר במעגל, לפי חוק ג'ול (Q=I²Rt, שבו Q הוא חום, I הוא זרם, R הוא התנגדות ו-t הוא זמן), העלייה בזרם גורמת לחום שנוצר מההמסה לעלות בחדות. בשל נקודת ההיתוך הנמוכה של חומר ההיתוך, החום המצטבר יעלה את הטמפרטורה שלו לנקודת ההיתוך תוך זמן קצר, מה שיגרום להתכה להתפוצץ, לניתוק מהיר של המעגל ולמנוע נזק נוסף למערכת על ידי זרם היתר. בהשוואה לנתיכים רגילים, הנמסים של נתיכים מהירי אנרגיה חדשים כוללים לעתים קרובות מבנים מיוחדים, כגון עיצוב -חתך- משתנה עם חריצים עמוקים בצורת V-. המבנה הגאוני הזה מאפשר להתכה להתפוצץ מהר יותר בתנאי עומס יתר, ועומד בדרישות המחמירות של מערכות אנרגיה חדשות להגנה מהירה.
תרחישי יישום נרחבים
(ט) מתקני טעינת רכב חשמלי
בערימות טעינה מהירה- DC, נתיכים- במהירות גבוהה לוקחים על עצמם את המשימה החשובה של הגנה על מודולי טעינה, כבלי טעינה ומערכות ניהול הסוללה של כלי רכב חשמליים. כאשר מתרחשים מצבים חריגים כמו תקלות מעגלים פנימיים של ערימות טעינה או קצרים בסוללות רכב במהלך תהליך הטעינה, זה יכול לנתק את הזרם תוך אלפיות שניות, למעשה למנוע נזק לציוד ותאונות בטיחות הנגרמות על ידי זרמים גדולים, ולהבטיח התקדמות בטוחה ויציבה של תהליך הטעינה. אפילו בערימות טעינת AC, למרות שזרם העבודה קטן יחסית מזה של DC, EV Fast Fuses חיוניים באותה מידה. הם יכולים להגיב במהירות לזרמי יתר הנגרמים מסיבות כמו קווים מזדקנים ומגעים לקויים, הגנה על הבטיחות החשמלית של ערמות הטעינה וממשקי הטעינה של הרכב.
(II) מערכות ייצור אנרגיה סולארית
EV Pack Fuses ממלאים תפקיד מגן מרכזי הן בתחנות כוח סולאריות מרכזיות-בקנה מידה גדול והן במערכות ייצור חשמל פוטו-וולטאיות מבוזרות. בתחנות כוח-בקנה מידה גדול, המעגלים הסדרתיים והמקבילים של מערכי פאנלים פוטו-וולטאיים, כמו גם המעגלים המחברים בין קופסאות צומת וממירים, כולם מסתמכים על נתיכים מהירים להגנה. כאשר מתרחשים קצרים מקומיים בפאנלים פוטו-וולטאיים מסוימים עקב תאורה לא אחידה, הזדקנות רכיבים וגורמים אחרים, נתיכים מהירים מנתקים במהירות את הענפים הפגומים, ומונעים מהתרחבות התקלות להשפיע על יעילות ייצור החשמל הכוללת ועל חיי הציוד של תחנת הכוח. במערכות ייצור חשמל פוטו-וולטאיות מבוזרות, כגון מערכות גגות מגורים, נתיכים מהירים מגנים על המעגלים מלוחות פוטו-וולטאיים ועד לקופסאות הפצה מחוברות לרשת-, עמידים בפני זרמי יתר הנגרמים ממכות ברק, כשלים בציוד וכו', ומבטיחים שימוש בטוח בחשמל של התושבים ותפעול יציב של המערכת.
(III) מערכות ייצור כוח רוח
בתוך טורבינות רוח, נתיכים להגנה מפני עומס יתר של סוללת Power מותקנים במעגלים בין ציוד חשמלי כגון פיתולי גנרטור המונעים על ידי להבים, ממירים וארונות בקרה. כאשר טורבינות רוח נתקלות בתנאי עבודה חריגים כגון רוחות חזקות ותנודות מתח ברשת, וכתוצאה מכך זרם פלט מוגזם של גנרטור או תקלות קצרות במעגלים בתוך הציוד החשמלי, הנתיכים המהירים פועלים במהירות כדי להגן על הגנרטור וציוד חשמלי מרכזי אחר, ומבטיחים ייצור חשמל רציף ויציב של חוות רוח. בקווי ההולכה של חוות רוח, הם יכולים גם לנתק במהירות תקלות במעגל קצר-, תוך הימנעות מהשפעות על בטיחות הרשת.
(IV) מערכות אחסון אנרגיה
במערכות אחסון אנרגיה שונות, נתיכים להגנה מפני עומס יתר של אחסון אנרגיה משמשים כקו הגנה חשוב להגנה על ערכות סוללות אחסון אנרגיה, ממירי כוח דו-כיווניים (PCS) וכל מערכת אחסון האנרגיה. במהלך תהליך הטעינה והפריקה של סוללות, ברגע שמתרחשים מצבים חריגים כגון תקלות בתאי סוללה, טעינת יתר או פריקת יתר של -, המובילים ליציאה - מזרם הבקרה -, נתיכים מהירי אנרגיה חדשים יכולים לנתק את המעגל תוך זמן קצר במיוחד, ולמנוע תאונות חמורות כמו בריחת סוללה תרמית, שריפות והפעלת אנרגיה אמינה, ופיצוץ מערכת בטוחות, המאפשר אחסון יעיל ושחרור יציב של אנרגיה חשמלית.
יתרונות ומאפיינים בולטים
תגובה מהירה
בהשוואה לנתיכים מסורתיים, היתרון הגדול ביותר של נתיכים להגנה מפני עומס יתר של אחסון אנרגיה טמון במהירות התגובה המהירה ביותר שלהם. לאחר זיהוי תקלות זרם יתר או קצר-במעגל, הם עלולים לפוצץ ולנתק את המעגל תוך מספר אלפיות שניות או אפילו פחות. מאפיין זה הוא בעל משמעות רבה עבור רכיבי מוליכים למחצה בציוד אנרגיה חדש (כגון מודולי IGBT ברכבים חשמליים ומכשירי מוליכים למחצה מתח בממירים פוטו-וולטאיים), שכן רכיבים אלו רגישים ביותר לזרמי יתר וייפגעו במהירות אם הם נתונים לזרמי יתר למשך תקופה ממושכת. התגובה המהירה של נתיכים מהירים יכולה להגן עליהם ביעילות, ולשפר משמעותית את האמינות והיציבות של המערכת.
כושר שבירה גבוה
זרמי קצר-במעגלים חדשים במערכות חשמל חדשות הם לרוב גדולים ביותר. לנתיכים-מהירים יש יכולת שבירה גבוהה והם יכולים לעמוד ולנתק זרמי מעגל קצרים- של עד עשרות קילואמפר או אפילו יותר. קח את תרחיש הטעינה המהירה- של כלי רכב חשמליים כדוגמה. הזרם שנוצר באופן מיידי במהלך תקלה במעגל קצר- יכול להגיע לאלפי אמפר. נתיכים רגילים אינם מסוגלים להתמודד עם זרמים כה גדולים, בעוד נתיכים מהירים יכולים להפסיק במהירות ובאמינות את המעגל עם יכולת השבירה הגבוהה שלהם, מה שמבטיח את בטיחות המערכת.
נוכחי מעולה - מגביל את הביצועים
במהלך תהליך ההיתוך, נתיך ממיר התדרים של UPS DC יכול להגביל ביעילות את עליית זרם הקצר- ולהפחית את השפעתו על ציוד אחר במעגל. מבנה ההיתוך המיוחד שלהם ואמצעי הכיבוי בקשת - יכולים להגביל במהירות את זרם המעגל הקצר - לרמה נמוכה יותר ברגע שההתכה נושבת, להפחית את הלחצים המכניים והתרמיים על הציוד הנגרמים על ידי עליות זרם גדולות -, להגן על התכונות החשמליות והמכניות של הציוד ולהאריך את חיי השירות של הציוד.
מגמות התפתחות עתידיות
התאמה לדירוגי מתח וזרם גבוהים יותר
עם הפיתוח המתמשך של טכנולוגיות אנרגיה חדשות, כלי רכב חשמליים נעים לעבר פלטפורמות מתח גבוהות יותר- של 800V או אפילו 1000V, והעוצמה של מערכות לייצור חשמל פוטו-וולטאיות עולה בהתמדה. זה מציב דרישות גבוהות יותר לדירוג המתח והזרם של נתיך ההגנה של ערכת הסוללה Power. בעתיד, נתיכים מהירים יגדילו ללא הרף את המתח המדורג ואת קיבולת הזרם שלהם כדי להסתגל למגמת הפיתוח של מערכות אנרגיה חדשות ולעמוד בדרישות הגנת המעגלים תחת הספק ומתח גבוהים יותר.
שדרוגים בניטור ואבחון חכמים
כדי לשפר את האמינות ואת יעילות התפעול והתחזוקה של מערכות אנרגיה חדשות, הנתיך מסוג חיבור בריח צינור עגול יפותח בכיוון של מודיעין. מוצרים עתידיים עשויים להיות משולבים עם חיישנים כדי-לנטר בזמן אמת את הטמפרטורה, הזרם ופרמטרים אחרים שלהם, כמו גם את מצב הפעולה של המעגל. באמצעות טכנולוגיית האינטרנט של הדברים, הנתונים האלה ישודרו למרכז הניטור כדי להשיג ניטור-מרוחק בזמן אמת. לאחר גילוי חריגות, ניתן לתת אבחון בזמן ואזהרות מוקדמות, ולתאם מראש תחזוקה או החלפה, הימנעות מתקלות במערכת הנגרמות מתקלות בנתיכים ושיפור רמת הניהול המושכל של מערכות אנרגיה חדשות.
פיתוח לקראת מזעור ואינטגרציה
בציוד אנרגיה חדש עם שטח מוגבל, כגון מערכות החשמל הפנימיות של כלי רכב חשמליים והמבנים הקומפקטיים של מערכות ייצור חשמל פוטו-וולטאיות מבוזרות, מונחות דרישות גבוהות יותר לגודל ולשיטות ההתקנה שלנתיכים של סוללת EV. בעתיד, תוך הבטחת ביצועים, נתיכים מהירים יתפתחו ללא הרף לקראת מזעור ואינטגרציה, צמצום השטח התפוס, הקלת התקנה ותחזוקה, וגם יסייעו בהפחתת עלויות המערכת ושיפור התחרותיות הכוללת של ציוד אנרגיה חדש.
