BusBar למינציה: עמוד השדרה של חלוקת חשמל יעילה

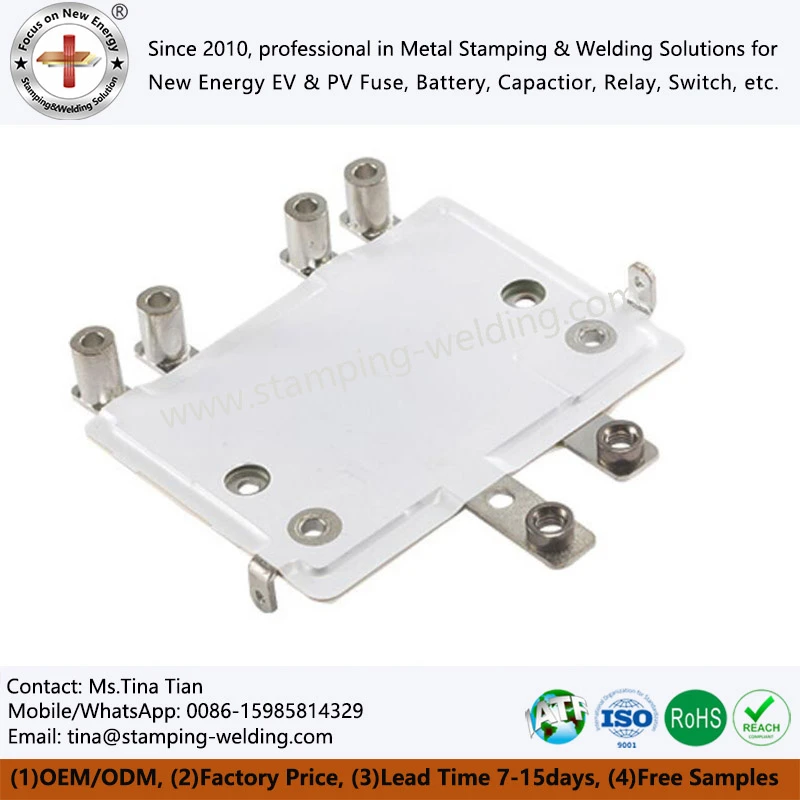

בעולם הפצת החשמל, פסי אוטובוס למינציה (LBBs) הופיעו כפתרון מהפכני, הממלאים תפקיד מכריע במערכות חשמל מודרניות. בר נחושת למינציה הוא סוג של מכלול מוליכים חשמליים המורכב משכבות מרובות של חומרים מוליכים, כגון נחושת או אלומיניום, המופרדים על ידי שכבות בידוד. מבנה ייחודי זה מאפשר העברת כוח יעילה, התנגדות חשמלית מופחתת ותאימות אלקטרומגנטית (EMC) משופרת, מה שהופך אותו לרכיב חיוני ביישומים שונים שבהם נדרשת הפצה חשמלית בעלת ביצועים גבוהים.​

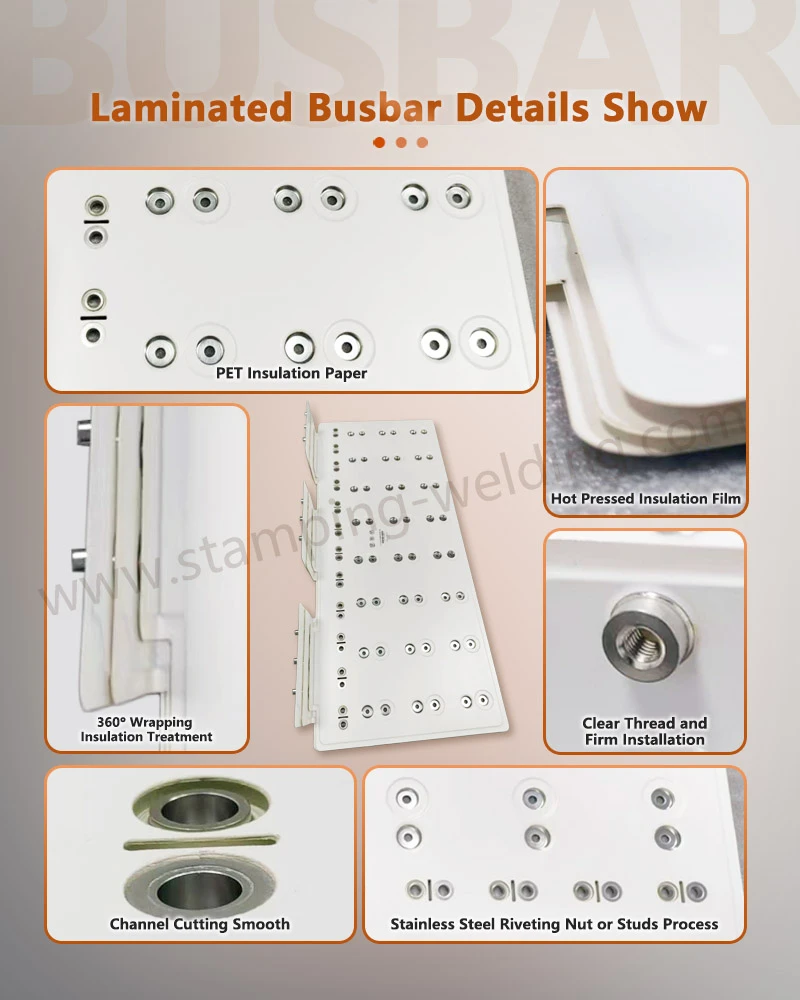

הבנייה של פס אוטובוס נחושת למינציה מאופיינת בעיצוב הרב-שכבתי שלו. הליבה של הפס מורכבת משכבה אחת או יותר של מתכות מוליכות גבוהות. השימוש בנחושת נפוץ בשל המוליכות החשמלית המצוינת והחוזק המכני הגבוה יחסית שלה, בעוד שאלומיניום עשוי להיות מועדף ביישומים שבהם הפחתת משקל היא בראש סדר העדיפויות. שכבות מוליכות אלו מוערמות בקפידה ומופרדות על ידי חומרי בידוד דקים ואיכותיים, כגון סרטי פוליאמיד או למינציה על בסיס- אפוקסי.​



שכבות הבידוד ממלאות מספר פונקציות חשובות. הם מונעים קצרים חשמליים בין השכבות המוליכות, ומבטיחים את הפעולה הבטוחה והאמינה של הפס. בנוסף, הם מספקים תמיכה מכנית ועוזרים לשמור על השלמות המבנית של המכלול. השכבות מחוברות זו לזו באמצעות דבקים מיוחדים או תהליכי למינציה, ויוצרים מבנה חזק ועמיד שיכול לעמוד בפני הקשיים של סביבות הפעלה שונות.



מוט נחושת למינציה פועל על העיקרון של מתן מסלול התנגדות- נמוך לזרם חשמלי. כאשר הכוח מסופק לפס, הזרם זורם דרך השכבות המוליכות. העיצוב הרב-שכבתי מפחית באופן משמעותי את ההתנגדות הכוללת בהשוואה לפסים או כבלים מוליך יחיד- מסורתיים. הפחתה זו בהתנגדות ממזערת את הפסדי החשמל בצורה של חום, ומשפרת את היעילות של מערכת החשמל.



יתרה מכך, הסידור המקביל של השכבות המוליכות ב-Laminated Copper BusBar מאפשר שטח חתך- גדול יותר עבור זרימת זרם. זה מאפשר לפס האוטובוס להתמודד עם-עומסי זרם גבוהים ללא התחממות יתר. השכבות המבודדות ממלאות גם תפקיד בשליטה על השדות האלקטרומגנטיים הנוצרים על ידי הזרם הזורם. על ידי ריווח ובידוד נכון של השכבות המוליכות, סרגל למינציה לתעשייה יכול למזער הפרעות אלקטרומגנטיות (EMI), שהיא חיונית ביישומים שבהם קיים ציוד אלקטרוני רגיש.



אחד היתרונות המשמעותיים ביותר של בר נחושת למינציה הוא יכולתו לשאת זרמים גבוהים. המבנה הרב-שכבתי עם שטח חתך- יעיל גדול מאפשר להם להתמודד עם עומסים חשמליים משמעותיים. זה הופך אותם לאידיאליים עבור יישומים כגון ערכות סוללות לרכב חשמלי (EV), שבהם נדרשת העברת כוח גבוהה- בין הסוללה, המנוע ורכיבים אחרים. במערכות חשמל תעשייתיות, BusBars למינציה יכולים להפיץ ביעילות כוח למכונות וציוד בקנה מידה גדול-.

BusBar נחושת למינציה מציג השראות נמוכה, אשר חיונית למעבר מהיר של-מעגלים חשמליים. ביישומי חשמל, כגון ממירים וממירים, שבהם מתרחשים שינויים מהירים בזרם, השראות נמוכה עוזרת להפחית את קוצי המתח והשפעות הצלצול. זה משפר את הביצועים והאמינות הכוללים של הציוד החשמלי, כמו גם מאריך את תוחלת החיים של הרכיבים על ידי מזעור הלחץ החשמלי.

הבנייה של בר נחושת למינציה מאפשרת פיזור חום יעיל. השכבות המוליכות, היוצרות חום במהלך הפעולה, נמצאות במגע הדוק עם שכבות הבידוד. לחומרי בידוד אלו תכונות מוליכות תרמית טובות, המאפשרות העברת חום ביעילות הרחק מהשכבות המוליכות. בנוסף, שטח הפנים הגדול של הפס מסייע בפיזור החום אל הסביבה הסובבת, מונע התחממות יתר ומבטיח פעולה יציבה גם בתנאי עומס גבוה- מתמשכים.​



בהשוואה למערכות חלוקת חשמל מסורתיות-מבוססות בכבלים, ל-Laminated Copper BusBar יש מבנה קומפקטי יותר. ניתן לשלב בקלות את המבנה השטוח והרב-שכבתי שלהם בחללים צרים, מה שהופך אותם מתאימים ליישומים שבהם השטח הוא מועט, כגון באלקטרוניקה תעופה וחלל, מדפי שרתים ומארזים חשמליים קומפקטיים. הגודל המופחת גם מפשט את פריסת המערכת הכוללת ומפחית את מורכבות החיווט, מה שמוביל להתקנה ותחזוקה קלים יותר.





בתעשיית הרכב, במיוחד בכלי רכב חשמליים והיברידיים, בר נחושת למינציה נמצא בשימוש נרחב במערכות ניהול סוללות, אלקטרוניקת כוח ומעגלי הנעה מנוע. הם מאפשרים העברת כוח יעילה בין ערכת הסוללות-הגבוהה לבין המנוע החשמלי, ומבטיחות ביצועים מיטביים וניצול אנרגיה. השראות הנמוכה ויכולת נשיאת הזרם- הגבוהה שלהם תורמים גם הם לפעולה אמינה של מערכות החשמל של הרכב.​



במערכות אנרגיה מתחדשת, כגון תחנות כוח סולאריות וחוות רוח, משתמשים ב-Laminated BusBars בממירים וביחידות המרת חשמל. הם עוזרים בהמרת הזרם הישר (DC) שנוצר על ידי פאנלים סולאריים או טורבינות רוח לזרם חילופין (AC) להפצה לרשת החשמל. הביצועים התרמיים המצוינים והתאימות האלקטרומגנטית שלהם הופכים אותם-למתאימים ליישומים אלה, שבהם המרת הספק יציבה ויעילה היא חיונית.​



Design Busbar למינציה מוצא שימוש נרחב גם במרכזי נתונים, שם הם משמשים להפצת חשמל לשרתים וציוד קריטי אחר. העיצוב הקומפקטי ומאפייני הביצועים-הגבוהים שלהם עוזרים באופטימיזציה של תשתית חלוקת החשמל, הפחתת הפסדי אנרגיה ושיפור היעילות הכוללת של מרכז הנתונים. באוטומציה תעשייתית, הם משמשים בלוחות בקרה ומערכות חלוקת חשמל כדי להבטיח אספקת חשמל אמינה ויעילה למנועים, חיישנים והתקנים אחרים.

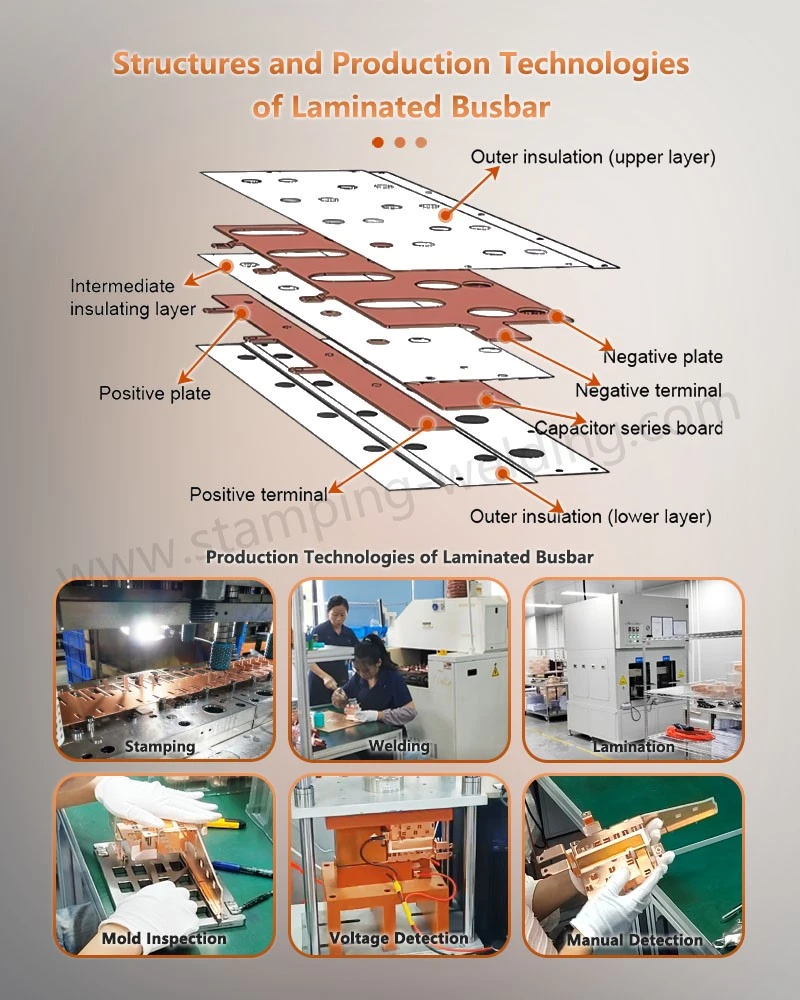

הייצור של בר נחושת למינציה כולל מספר שלבים מדויקים. ראשית, יריעות המתכת המוליכות, בדרך כלל נחושת או אלומיניום, נחתכות ומעוצבות למידות הנדרשות. לאחר מכן מנקים את הסדינים הללו ומוכנים ללמינציה. חומרי הבידוד, כמו סרטי פוליאמיד, נחתכים ומעובדים גם הם כדי להתאים לגודל ולצורה של השכבות המוליכות.



לאחר מכן, השכבות מוערמות בסדר הנכון, כאשר סרטי הבידוד ממוקמים בין היריעות המוליכות. דבקים מיוחדים או טכניקות למינציה, כגון לחיצה חמה- או למינציה בוואקום, משמשים לחיבור השכבות. במהלך תהליך זה מופעלים חום ולחץ על מנת להבטיח קשר חזק ואחיד בין החומרים המוליכים והמבודדים



לאחר הלמינציה, הפס עשוי לעבור עיבוד נוסף, כגון חיתוך, קידוח והטבעה, כדי ליצור את המסופים, החורים ומאפיינים אחרים הדרושים. לבסוף, סרגל הנחושת המוגמר נבדק לאיכות, כולל בדיקות להתנגדות בידוד חשמלי, דיוק ממדי וחוזק מכני, כדי להבטיח שהוא עומד בתקנים הנדרשים.

כדי להבטיח את הביצועים האופטימליים שלBusBar נחושת למינציה,תחזוקה שוטפת מומלצת. יש לבצע בדיקות חזותיות תקופתיות כדי לבדוק אם יש סימני נזק, כגון סדקים, דה למינציה או קורוזיה בשכבות המוליכות או המבודדות. יש לטפל בהקדם בכל נזק גלוי, מכיוון שהוא עלול לסכן את השלמות החשמלית והמכנית של הפס.​



כמו כן, חשוב לפקח על טמפרטורת ההפעלה של בר למינציה לתעשייה. למרות שיש להם ביצועים תרמיים טובים, חום מוגזם עדיין יכול להתרחש בתנאים מסוימים. אם הטמפרטורה חורגת מהמגבלות שצוינו, זה עשוי להצביע על בעיה, כגון חיבור- בעל התנגדות גבוהה או מעגל עמוס יתר על המידה. במקרים כאלה, יש לזהות את הסיבה ולפתור אותה כדי למנוע נזק נוסף



בעת התקנת פסי למינציה, יש להקפיד על נהלי טיפול והתקנה נכונים. יש להקפיד להימנע מכיפוף או עיוות של הפס, שכן הדבר עלול להשפיע על תכונותיו החשמליות והמכניות. בנוסף, ודא שהחיבורים בין הפס לרכיבים חשמליים אחרים מאובטחים ומהודקים כהלכה כדי למזער את הסיכון להתנגדות חשמלית ופוטנציאל להתחממות יתר.



לסיכום, BusBar נחושת למינציה הם מרכיב חיוני במערכות חשמל מודרניות, המציע יתרונות רבים במונחים של חלוקת חשמל, ביצועים וניצול מקום. המבנה והמאפיינים הייחודיים שלהם הופכים אותם לחיוניים במגוון רחב של יישומים, החל מאנרגיה לרכב ואנרגיה מתחדשת ועד למרכזי נתונים ואוטומציה תעשייתית. הבנת התכונות, היישומים ודרישות התחזוקה שלהן חיונית להבטחת פעולה יעילה ואמינה של מערכות חשמל בתעשיות שונות.
