הסבר מפורט על המבנה, הסיווג והיישום של ארונות חשמל

במערכות ייצור מודרניות תעשייתיות וחכמות, ארון הבקרה החשמלי (ECC) הוא מרכיב ליבה של מערכת הבקרה וחלוקת החשמל. הוא לא רק מבצע פונקציות מרובות, כולל חלוקת חשמל, בקרת ציוד והגנה על אותות, אלא גם משמש כתשתית קריטית לפעולה בטוחה של אוטומציה ומערכות חשמל במפעל.

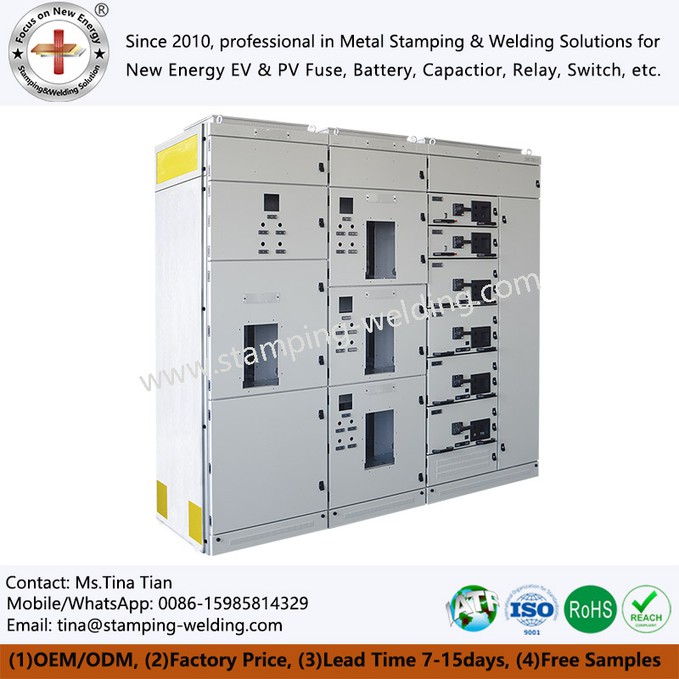

ארון חשמל, המכונה גם ארון חלוקה או ארון בקרה (כגון ארון בקרה PLC או ארון בקרה תעשייתי), הוא סט שלם של ציוד המשמש לחלוקת חשמל, בקרה והגנה. הוא משלב רכיבים חשמליים שונים לתוך מארז מתכת אחד, המאפשר בקרה מרכזית וניהול בטוח של מערכות החשמל.



ביישומים תעשייתיים מורכבים, כגון קווי ייצור אוטומטיים, מערכות איתות תנועה, חדרי בקרת אנרגיה ומרכזי תקשורת נתונים, הציוד הנפוץ כולל גם:



ארון בקרת מנוע

ארון PLC

ארון בקרת תנועה

ארון מבוקר אקלים

מזגן ארון בקרה



התקנים אלו מבטיחים פעולת מערכת יציבה ואמינות גבוהה באמצעות בקרת טמפרטורה ולחות מדויקת והגנה חשמלית.



לארונות חשמל יש שתי פונקציות בסיסיות:

חלוקת כוח ובקרה-חלוקת אנרגיה חשמלית ליחידות עומס שונות ובקרה על פעולתן.

הגנה וניטור-כיבוי מהיר של החשמל במקרה של תנאים חריגים כגון קצר חשמלי, עומס יתר או דליפה, מה שמבטיח את בטיחות המערכת ואנשי הצוות.





ניתן לחלק ארונות חשמל למספר סוגים על סמך הפונקציות שלהם וסביבות היישום שלהם:

ארונות חלוקת חשמל



משמשים לשליטה בציוד חשמל במפעלים ובתי מלאכה, הם משמשים כמרכז חלוקת החשמל של מערכת אספקת החשמל. משמש לעתים קרובות עם ארון יבש עם בקרת טמפרטורה כדי להבטיח פעולה יציבה בסביבות לחות או-טמפרטורות גבוהות.



ארון בקרת מנוע (MCC) אחראי בעיקר על בקרה מרכזית של מספר מנועים ומתאים לקווי ייצור עם עומסים מרוכזים ומעגלים רבים.



מתג-מתח גבוה ומתח נמוך- מורכב מתא פסי מסילה, תא מפסק זרם, תא בקרה משני ותא הזנה. מודלים של מתח גבוה- ומתח נמוך- נבדלים על ידי רמות מתח קו נכנס ויוצא. הפונקציות העיקריות שלו כוללות קווים נכנסים ויוצאים, חיבור הדדי, מדידה ופיצוי.



ארון בקרת PLC (ארון בקרת PLC) הוא יחידת הליבה של מערכת האוטומציה, האחראית על קליטת אותות חיישנים ובקרת מפעילים. לרוב הוא מצויד ביחידת AC של לוח בקרה (CPAC) או במזגן ארון בקרה (CCAC) כדי לשמור על טמפרטורת פעולה קבועה ולמנוע התחממות יתר של הרכיבים.



ארונות חשמל תעשייתיים
בשימוש נרחב בייצור מכונות, ניהול אנרגיה, אוטומציה כימית ותחומים אחרים, הם כוללים עיצוב -אבטחה גבוה ומערכת נעילה עם שני- ידיות. ניתן לשלב אותם עם מפתח ארון חשמלי או מפתח ארון אוניברסלי כדי להבטיח תחזוקה מאובטחת.



ארונות רשת מבוקרת אקלים
בשימוש נפוץ במרכזי נתונים, חדרי תקשורת ואזורי ציוד-בדיוק גבוה, הם שומרים על סביבה קבועה באמצעות-מערכות מובנות לניהול טמפרטורה ולחות, ומונעים תקלות בציוד הנגרמות על ידי לחות או חום.



ארונות בקרת תנועה
משמשים בעיקר בבקרת אותות עירונית, מערכות תחבורה חכמות וציוד ניטור כבישים, הם מציעים תכונות אטומות למים, אטומות לאבק וזעזועים, מה שהופך אותם למתאימים לסביבות חיצוניות מורכבות.



ארונות בקרת גישה
בשימוש במערכות ניהול אבטחה, הם מספקים בקרה מרכזית על ציוד בקרת גישה, אספקת חשמל, רשת ואיתות. הם נמצאים בשימוש נרחב בפארקי תעשייה, תחבורה ציבורית ומתקני אבטחה.









מערכת פסים
האחראי על הולכה והפצה של הזרם הראשי, הוא עשוי בדרך כלל מנחושת או אלומיניום, מה שמבטיח עכבה נמוכה ויכולת נשיאת זרם- גבוהה.



ארון חלוקת לוח קבוע
זה בעל מבנה פשוט והוא משמש לעתים קרובות ביישומי אספקת חשמל רציפים עם דרישות בטיחות נמוכות יותר, כגון תחנות משנה או בקרת אספקת חשמל מקומית במפעלים תעשייתיים.



מגירות-סוג ארון חלוקה
עם רמה גבוהה של מודולריות, כל יחידה פונקציונלית ניתנת ליציאה ולהחלפה באופן עצמאי, ומציעה אמינות והחלפה גבוהות, מה שהופך אותה למתאימה לאתרי ייצור תעשייתיים עם דרישות גבוהות להמשכיות חשמל.



ארון חלוקת חשמל ותאורה
מבנה סגור, הוא משמש לתאורת מפעל ובקרת חלוקת חשמל כללית. דגמים מסוימים כוללים מערכת בקרת אקלים משולבת (CCC) למניעת השפלה של רכיבים חשמליים הנגרמת על ידי שינויים סביבתיים.



עיצוב מערכת הארקה
כולל הארקת פס, הארקת ספק כוח, הארקת מהפך והארקת מערכת בקרה כדי להבטיח פעולה בטוחה של הארון כולו.





בבניינים מודרניים ובפרויקטים תעשייתיים, קופסאות חלוקה מחוברות בדרך כלל למעגלים במורד הזרם באמצעות מפסק ראשי. חיבורים בין מעגלים שונים צריכים לעמוד בהנחיות הסטנדרטיות לבחירת חתך חוט-:



חיווט מפסק 1P יכול להשתמש בחוט של 16 מ"מ.

חיווט 2P משתמש בדרך כלל בחוט בגודל 10 מ"מ או יותר.

בעת חיווט, ודא את היישור הנכון של עמודי L ו-N והגנת הארקה.



עבור ארונות בקרה תעשייתיים וארונות PLC, חיווט אות וחיווט נפרד חיוני גם הוא למניעת הפרעות אלקטרומגנטיות.

ביישומים הדורשים עמידות לטמפרטורה ולחות קבועים, כגון ארונות יבשים עם בקרת טמפרטורה או ארונות רשת מבוקרים-אקלים, הבטח זרימת אוויר נאותה ותחזקו באופן קבוע את מערכת הקירור.





עם התקדמות האוטומציה התעשייתית והמפעלים החכמים, ארונות החשמל מתפתחים לקראת אינטליגנציה, מודולריות והתאמה סביבתית. ארונות חשמל תעשייתיים עתידיים ישלבו ניטור מרחוק, ניהול אנרגיה ובקרה סביבתית כדי להשיג את המטרות הבאות:



אינטגרציה גבוהה יותר של מערכת וניצול שטח;

בקרת טמפרטורה ולחות מדויקת ותפעול-חיסכון באנרגיה;

תחזוקה מודולרית ועיצוב החלפה מהיר;

תאימות עם מספר סוגים של מפתחות ארון חשמליים ומערכות מפתח ארון אוניברסלי לניהול אחיד.



בתחומי התחבורה החכמה והערים החכמות, גם ארונות בקרת תנועה וארונות בקרת כניסה יהפכו לתשתית ליבה, שיניעו את השדרוג הדיגיטלי של התשתיות העירוניות.





ארון החשמל (ארון בקרה) הוא ה"מוח" של מערכות חשמל ואוטומציה תעשייתיות, המשלב פונקציות מרובות כולל חלוקת חשמל, בקרה, הגנה, תקשורת וניהול סביבתי. בין אם זה אארון בקרה PLCעבור אוטומציה של מפעל או ארון מבוקר-אקלים או ארון תנועה עבור מערכות תחבורה ותקשורת, העיצוב המבני ויכולות הבקרה החכמות שלו משפיעים ישירות על הבטיחות והיעילות של פעולת הציוד. עם התקדמות בקרת האקלים וטכנולוגיות התפעול והתחזוקה מרחוק, ארונות החשמל העתידיים יהפכו לחכמים, יעילים ואמינים עוד יותר.
