מגע מכסה נחושת לכלי רכב חשמליים
מגע כובע הנחושת עבור כלי רכב חשמליים הוא יחידת הליבה המוליכה והחיבור בתוך נתיכים לאחסון EV/אנרגיה. עשוי מכסה נחושת בטוהר 99.99% וממגעי דיוק באמצעות הטבעה, ציפוי וריתוך תחנות מרובות-, הוא מבטיח הגנה על נתיך ברמת אלפית שנייה-למערכות DC מעל 1000 V תוך שמירה על התנגדות מגע של פחות מ-5 µΩ ועליית טמפרטורה סופית של פחות מ-30 ווליום של K, ומספקת עליית טמפרטורה סופית של פחות מ-{0} בטיחות בכל הרכב.
- משלוח מהיר
- בקרת איכות
- שירות לקוחות 24/7
הצגת המוצר

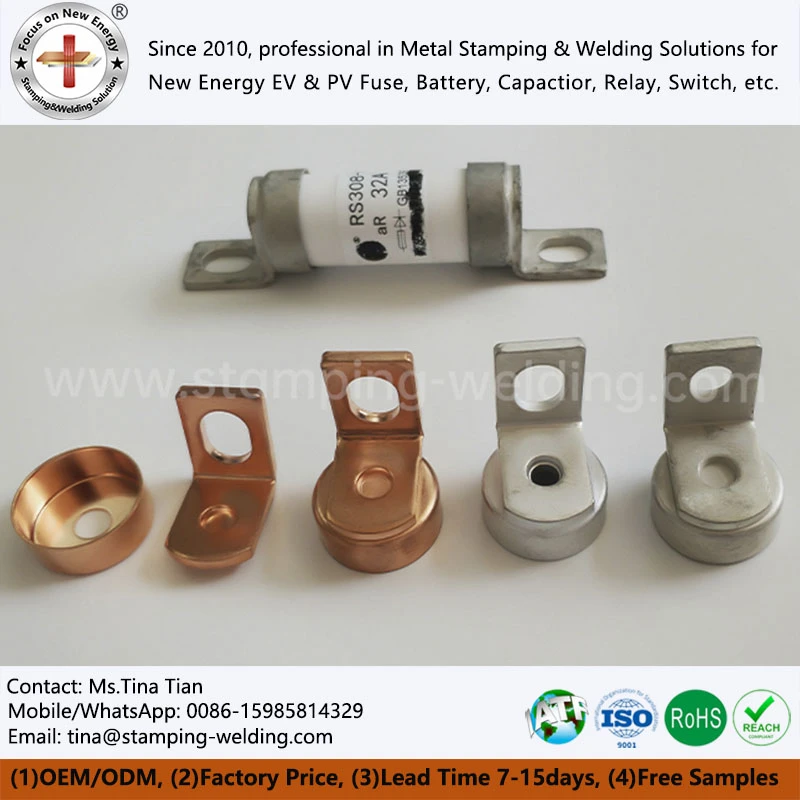

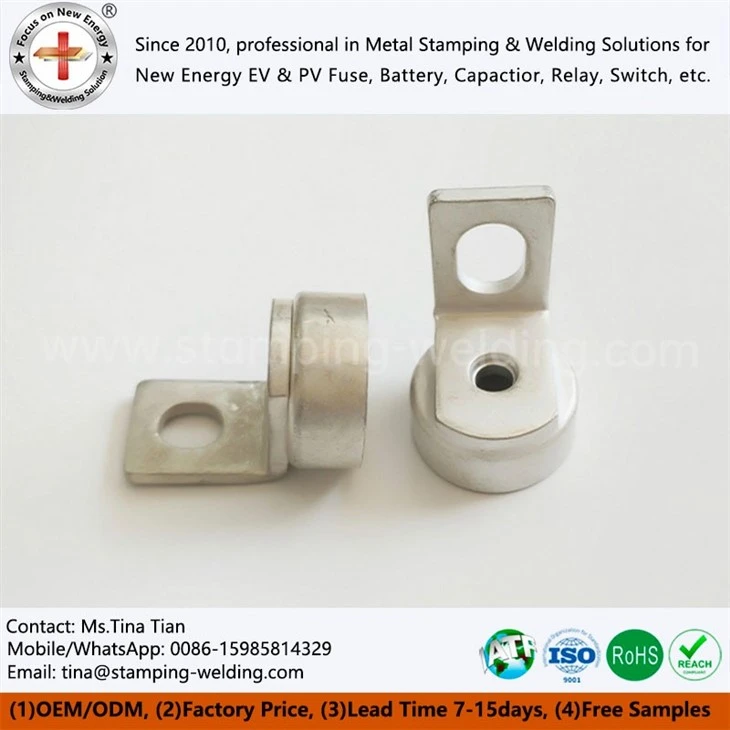

מגע כובע הנחושת עבור כלי רכב חשמליים הוא רכיב חיבור חשמלי שתוכנן במיוחד עבור מערכות הגנה על מתח DC- גבוה ברכבי אנרגיה חדשים. הוא נמצא בשימוש נרחב ביישומים כגון נתיכים EV, מודולי הגנה PDU, מערכות אחסון אנרגיה, פסי UPS DC והתקני הגנה פוטו-וולטאיים. מוצר זה מוטבע מנחושת בטוהר- גבוה או פליז חוזק- גבוה ומעובד באמצעות מגוון תהליכי ריתוך וציפוי דיוק, מוצר זה יכול להיות מותאם אישית כדי לענות על צרכי הלקוח. זהו מרכיב ליבה קריטי לקישוריות ולמוליכות החשמלית שלו.
ניתוח יתרונות ליבה
| חומרי גלם בעלי מוליכים גבוהים מבטיחים יכולת נשיאת זרם- יציבה |
חומר נחושת אדומה (T2Y2 / SECu / C1100) עם טוהר של 99.99% ומוליכות של %IACS גדולה או שווה ל-97 טווח קשיות של HV 80-110, איזון גמישות וחוזק בשימוש באזורי מגע, הוא ממזער אובדן חשמל וסיכוני התחממות יתר |
| חומר בסיס פליז בעל חוזק- גבוה עם דיוק עיצוב מעולה |
מוטבע מפליז H65 (CuZn36 / C2700), עם חוזק מתיחה של יותר או שווה ל-440 MPa יציבות מבנית מעולה וחוזק מכני, מתאים ליישומי חיבור הדורשים חוזק גבוה ביצועי הטבעה מעולים, מתאים להטבעה וכיפוף מגע כובע נחושת עבור נתיכים לרכב עם מבנים מורכבים |
| אפשרויות ציפוי מגוונות כדי לענות על הצרכים של סביבות חשמל שונות |
ציפוי כסף: משפר את המוליכות, מפחית את ההתנגדות למגע ועמיד בחום- ועמיד בפני חמצון- ציפוי פח בהיר ופח מט: חלופה-בעלות נמוכה לכסף עבור יישומים עכשוויים-בינוניים. ציפוי ניקל: משפר את עמידות בפני קורוזיה ועמידות בפני שחיקה מכנית. כל מגעי ה-EV Fuse עם תושבות בריח עוברים ניקוי קולי כדי להבטיח משטח נקי, המתאים לתהליכי הלחמה ואריזה-באמינות גבוהה. |

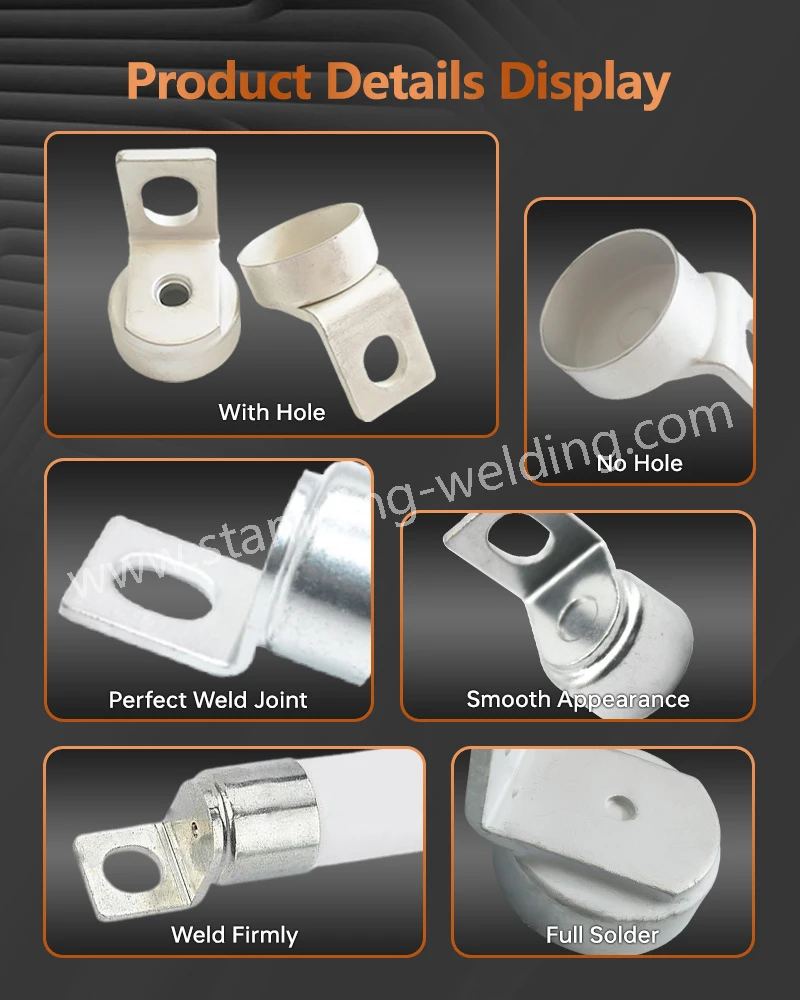

| אומנות מעולה ואמינות ריתוך גבוהה |
מגוון תהליכי חיבור זמינים: הלחמה, הלחמת כסף, ריתוך לייזר וריתוך התנגדות. אנחנו יכולים לעצב את התבניות ואת אביזרי הריתוך שלנו כדי להבטיח ריתוך עקבי ויעיל. כל הריתוכים עוברים בדיקות חוזק וקילוף כדי להבטיח פעולה אמינה לטווח ארוך-. |
| יכולות משלוח-בקנה מידה גדול ומועדי אספקה יציבים וגמישים |
כושר הייצור החודשי מגיע ל-50 מיליון יחידות, העונה על הצרכים של פרויקטים-בנפח גבוה. זמן אספקת ההזמנה קצר עד 7-10 ימים, ומשלוח לדוגמה (כולל תבניות) הוא 20-25 ימים. דוגמאות חינם של 10-50 יחידות זמינות לבדיקה, המאפשרות אימות ויישום מהירים. |

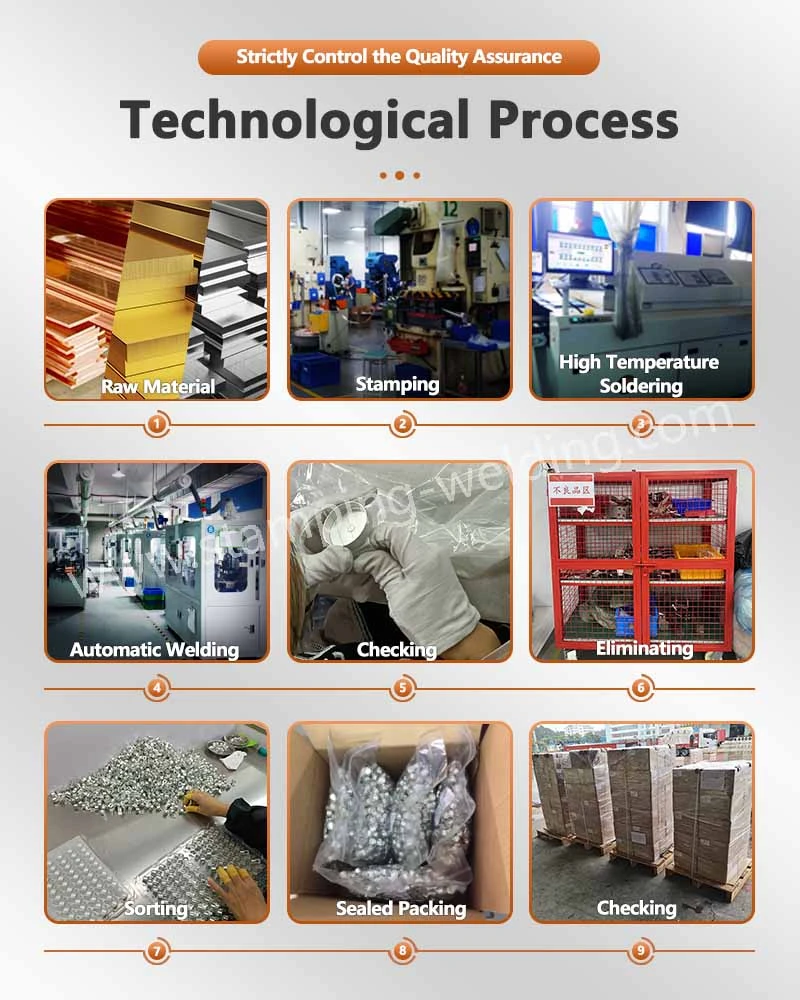

תהליך ייצור מפורט
1. הכנת חומר ובדיקה
אנו משתמשים בחומרי נחושת ידידותיים לסביבה העומדים בתקני RoHS ו-REACH, ועורכים בדיקת אצווה מלאה עם ההגעה.
נחושת אדומה משמשת למגעים המוליכים, ופליז משמש לתמיכה ב-Fuse Contact Knife Cap, מה שמבטיח מבנה יציב ומתואם וביצועים חשמליים.
2. פיתוח עובש והטבעה
צוות עיצוב התבניות הביתי שלנו-מתאים אישית תבניות הטבעה על סמך שרטוטי לקוחות.
דיוק עיבוד התבנית מגיע ל-±0.01 מ"מ, מה שמבטיח עקביות ממדי.
הטבעה כרוכה בתהליכים מרובים, כולל מתיחת מכסה, כיפוף וחורים, מה שמבטיח שהסובלנות הגיאומטרית של סוללת EV נשארת בשליטה.
3. טיפול פני השטח
לאחר ההחתמה, המשטח עובר שומנים, מבריק ומנקה.
עובי ושיטות שונות של ציפוי אלקטרוני נבחרים בהתאם לדרישות הלקוח.
לאחר ציפוי האלקטרוניקה, מבוצעות בדיקות ריסוס מלח ובדיקת הידבקות על מנת להבטיח הן עמידות בפני קורוזיה והן מוליכות חשמלית.
4. מכלול ריתוך

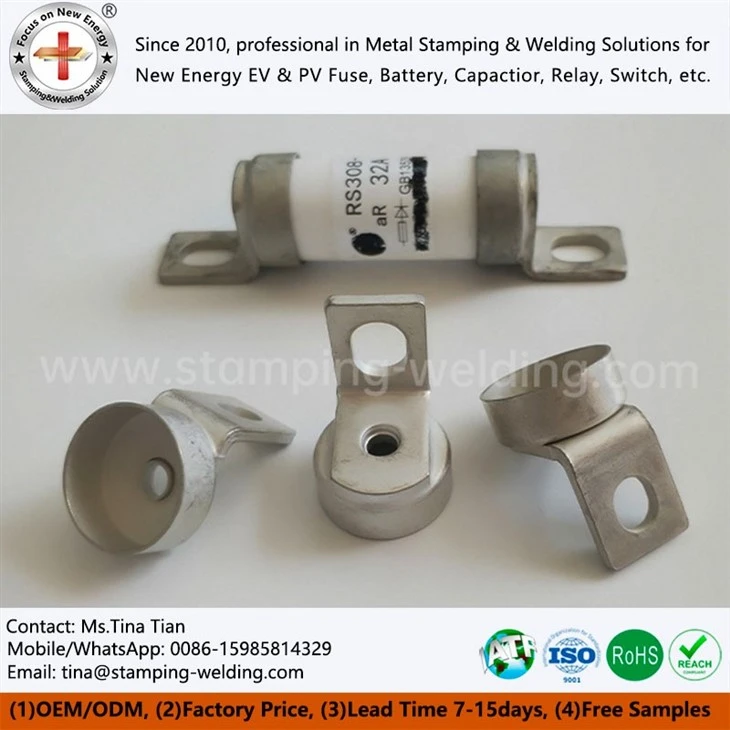

המגעים מחוברים למכסי הנחושת המצופים בדיל באמצעות הלחמה, הלחמת כסף או ריתוך לייזר, עם אזורי ריתוך מבוקרים בקפדנות.
בקרת טמפרטורת ריתוך קפדנית מבטיחה שום נזק למצע ומונעת חיבורי הלחמה קרים או כוזבים.
ניתן לתכנן תהליכי הלחמה אוטומטיים בהתבסס על דרישות מבניות של הלקוח כדי לשפר את היעילות והעקביות.
5. בדיקת מוצר מוגמר ואריזה
כל אצווה של מגע מכסה נחושת לכלי רכב חשמליים עוברת מדידת מימד, בדיקת חוזק מפרק הלחמה, בדיקת התנגדות- והקרנה חזותית.
האריזה משתמשת בקופסאות פלסטיק-(או משטחים) כדי להבטיח הובלה בטוחה ונקייה.
כל מוצר מלווה בקוד מעקב אחר אצווה, המאפשר מעקב ייצור מלא ומקל על בקרת איכות וניהול.

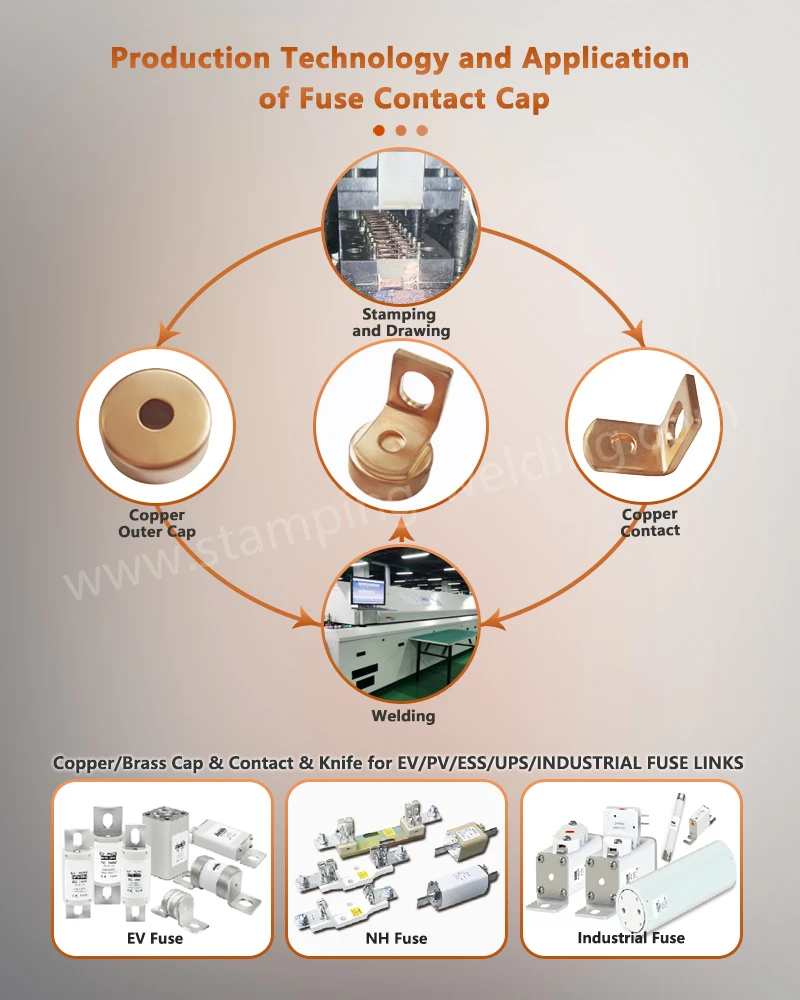

תרחישי יישומים אופייניים ומגמות עתידיות
אזורי יישום:
מודולי נתיך EV:כגון ערכת סוללות-הגנת מתח גבוה ומודול PDU מובנה
הגנת נתיך של מערכת אחסון אנרגיה:מתאים לצורכי הגנה-בצד DC של מערכות אחסון-סולאריות משולבות ותרמילים לאחסון אנרגיה תעשייתית
מערכת PV ומיגון אינוורטר:משמש בחבילות מיתר/נתיכים מקבילים
הגנת UPS ומרכז נתונים DC:שפר את האמינות-לטווח הארוך ואת בקרת עליית הטמפרטורה
סדרת NH/BS מהירים-מכסי נתיך:מתאים לתרחישים הדורשים שילוב של מוליכות גבוהה ועמידות בטמפרטורה גבוהה
סיכויי יישום:
עם הפיתוח המהיר של רכבי אנרגיה חדשים,-מערכות אחסון סולאריות ורשתות חכמות, הביקוש לנתיכים DC-גבוהים גדל, והציב דרישות גבוהות יותר למכלולי מגע של מכסי נחושת. עָתִידִימכסה ומגע עבור נתיך חבילת סוללההפיתוח יעבור לכיוון הבא:
עיצוב מבני משולב:גוף הכובע, המגעים והטרמינלים משולבים ביחידה אחת
מגמות ריתוך אוטומטי:יעילות גבוהה יותר ועקביות רבה יותר
טכנולוגיית ציפוי אלקטרוני ידידותית לסביבה:ציפוי ללא-עופרת ופתרונות לטיפול ב-VOC נמוכים
תמיכה בדירוג נוכחי גבוה יותר:כובעים המסוגלים להתמודד עם עליות זרם גבוהות יותר במערכות 800V
לפנות אלינו
אנו תומכים בשיתוף פעולה עם OEM/ODM ויכולים לספק עיצובים מותאמים אישית וייצור אצווה על בסיס שרטוטי לקוחות, דוגמאות או דרישות פונקציונליות.
אנו מזמינים קונים גלובליים וצוות ההנדסה שלנו ליצור איתנו קשר עם דוגמאות ושרטוטים כדי לשתף פעולה בפתרונות חיבור חשמלי יעילים ואמינים.
פנו אלינו לקבלת דוגמאות חינם ופתרונות מותאמים אישית!
