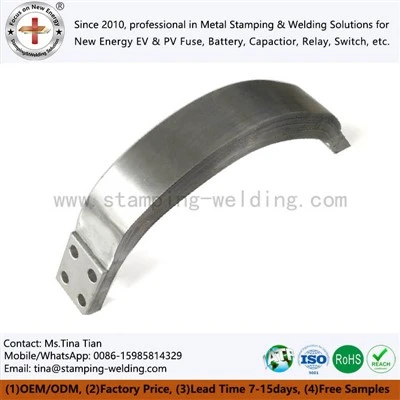

פס 6101 אלומיניום שטוח

סוג החתך -של 6101 Aluminum Flat Buss הוא בעיקר מלבני - הסוג הנפוץ ביותר בפרויקטים הנדסיים, הכולל פיזור חום מעולה וחלוקת זרם אחידה. הוא מגיע במגוון רחב של מפרטים רגילים, עם רוחב של 10 מ"מ-200 מ"מ, עובי של 2 מ"מ-20 מ"מ, ואורך רגיל של 6-12 מ' (שניתן להתאים אישית בהתאם לממדים הנדסיים באתר כדי למנוע חיתוך משני). עבור פסים מלבניים מאלומיניום, שילובי מידות החתך הנפוצים הם כדלקמן: 25 × 3 מ"מ, 30 × 4 מ"מ, 40 × 4 מ"מ, 50 × 5 מ"מ, 63 × 6.3 מ"מ, 80 × 8 מ"מ, 100 × 10 מ"מ וכו'.

ב-20 מעלות, ההתנגדות החשמלית של אלומיניום טהור היא בערך 2.83 × 10 ⁻⁸Ω·m. עבור סגסוגות אלומיניום, להתנגדות החשמלית שלהן עשויות להיות שינויים מזעריים על סמך הרכב הסגסוגת הספציפית, אך היא בדרך כלל נופלת בטווח דומה. כאינדיקטור מרכזי להערכת המוליכות של 6061 פסי אלומיניום, התנגדות חשמלית משפיעה ישירות על אובדן אנרגיה: התנגדות חשמלית נמוכה יותר פירושה שפחות אנרגיה מבוזבזת במהלך שידור זרם כאשר האורך והחתך -של הפס נשארים זהים.

חוזק המתיחה של אלומיניום טהור 1060 נע בדרך כלל בין 60 ל-110MPa, לעומת זאת, סגסוגת אלומיניום 6063 יכולה להשיג חוזק מתיחה של בערך 200-270MPa. רמה גבוהה זו של חוזק מתיחה מאפשרת למחבר החשמל של פס אלומיניום לשאת מידה מסוימת של כוח מתיחה ומתח מכני במהלך תהליך ההתקנה והשירות, ובכך להבטיח את השלמות המבנית ויציבות הביצועים החשמליים שלו.

כושר הנשיאה הנוכחי קשור קשר הדוק לגורמים כגון מפרטים, טמפרטורת הסביבה ותנאי פיזור החום של פסי אלומיניום מותאמים אישית. לדוגמה, בטמפרטורת סביבה של 40 מעלות ותנאי פיזור חום טובים, כושר נשיאת הזרם של פס אלומיניום מלבני 50×5 מ"מ הוא כ-660A, בעוד שכושר נשיאת הזרם של פס אלומיניום מלבני בגודל 80×8 מ"מ יכול להגיע סביב 1300A.
